VMA分散機用於阻尼材料的樣品製備

隨著當今世界人們(men) 生活水平的不斷提高，汽車用量越來越大，人們(men) 對乘車的舒適度的要求也越來越高。乘用車的震動和噪聲產(chan) 生了很多的負麵影響，影響著人們(men) 的身心健康和工作效率等。所以研究和開發高阻尼、性能優(you) 良的阻尼材料已經成為(wei) 當今世界最為(wei) 關(guan) 注的問題之一，高分子阻尼材料利用其特有的大分子鏈的特性，將外界的固體(ti) 震動轉變為(wei) 熱能而耗散出去其阻尼性能比高阻尼合金高出1～2個(ge) 數量級，其阻尼效果最為(wei) 顯著。高分子阻尼材料主要由高分子乳液、無機填料以及助劑組成，其中丙烯酸酯類共聚乳液由於(yu) 其主鏈的飽和結構和側(ce) 鏈為(wei) 極性酯基，使其具有優(you) 良的耐氧化性、耐氣候老化性、黏結力強以及極性酯基賦予其優(you) 良的阻尼性能，被廣泛應用於(yu) 研製複合阻尼材料。在製備複合阻尼材料過程中，有機聚合物的阻尼性能以及無機填料和有機聚合物之間的表麵結合性對複合阻尼材料的性能起著決(jue) 定性作用，但由於(yu) 有機聚合物與(yu) 無機填料的性質相差懸殊因而很難獲得良好的界麵結合。矽烷偶聯劑在無機質材料和有機質材料之間形成的分子橋作用，可以提高無機/有機複合材料的力學性能、阻尼性能、黏結性能和耐水性等。本文通過乳液聚合的方法製備出有機矽氧烷改性丙烯酸酯乳液，研究了不同有機矽氧烷含量的丙烯酸酯類乳液對複合阻尼材料性能的影響，為(wei) 進一步開發設計該類複合阻尼材料提供了科學依據。，

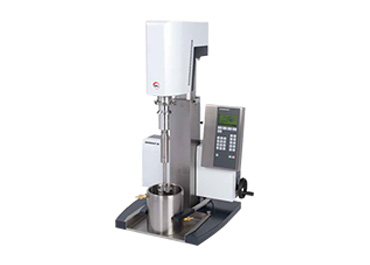

使用儀(yi) 器：VMA高速分散機

將單體(ti) St、BA、MAA和KH-570按一定比例混合，其中St/BA/MAA的質量比為(wei) 7：12：1，將OP- 10、DSB和部分混合單體(ti) 加入裝有冷凝管、攪拌器和通入氮氣的四口燒瓶中，並加入去離子水和緩衝(chong) 劑碳酸氫鈉，勻速攪拌30 min;再緩慢滴加剩餘(yu) 的混合單體(ti) 和引發劑溶液，控製在3h內(nei) 滴完;滴加結束後，體(ti) 係升溫至90℃，保溫反應2 h;反應結束後，降溫至40℃，用氨水調節乳液pH值為(wei) 8～9，過濾並出料;分別製備了 KH-570含量為(wei) O、0.5%、1.0%、1.5%、2.0%和 2.5%(質量分數，下同)的一係列有機矽丙烯酸酯共聚乳液，乳液的固體(ti) 質量分數為(wei) 50%;將所製得的乳液，加入到攪拌機中低速攪拌，依次加入分散劑、潤濕劑及消泡劑等，再加入滑石粉、雲(yun) 母，攪拌至表麵光滑，即得到固體(ti) 質量分數為(wei) 75 %～85%的複合阻尼材料。
