新能源電芯絕緣塗層在線整麵測厚係統：塗魔師coatmaster 3D

在新能源汽車動力電池高壓化、高鎳化的發展趨勢下，絕緣塗層已從(cong) 原本的“輔助材料”升級為(wei) 影響整個(ge) 電池係統安全與(yu) 性能的“核心材料”。無論是絕緣UV油墨還是絕緣粉末塗料，其在電芯殼體(ti) 、水冷板、蛇形管（圓柱電芯）、電池上蓋與(yu) 托盤、母排/銅排等關(guan) 鍵部件上的應用，直接關(guan) 係到整車的電氣安全與(yu) 可靠性。合格且均勻的絕緣塗層是有效阻斷局部擊穿、防止短路及熱失控的關(guan) 鍵技術屏障。

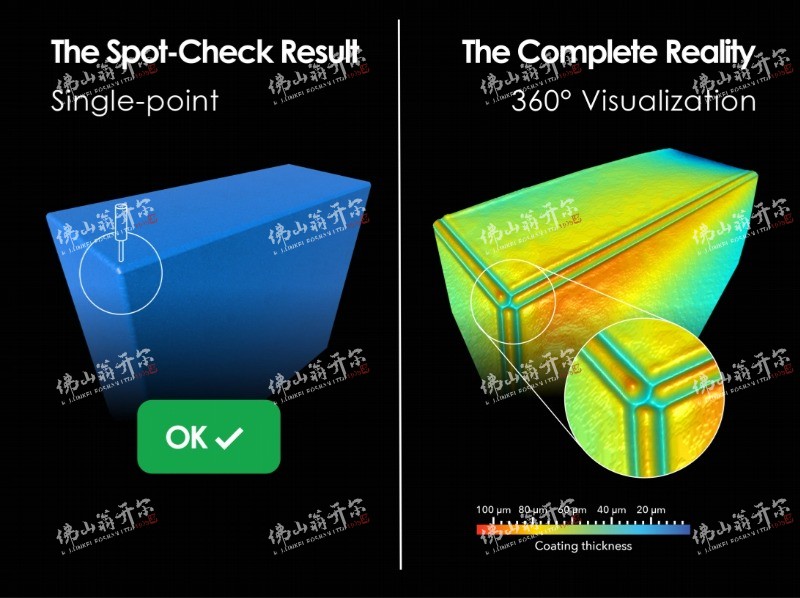

絕緣塗層的厚度控製尤為(wei) 敏感：過厚可能導致附著力下降、內(nei) 應力增大、裝配幹涉甚至開裂；過薄則無法承受高電壓工況，易被擊穿，造成絕緣失效，極端情況下甚至會(hui) 引發熱失控與(yu) 起火事故。因此，對新能源汽車部件的絕緣塗層厚度的高精度、全覆蓋、實時測量與(yu) 嚴(yan) 格控製，已成為(wei) 確保產(chan) 品符合安全標準的核心環節。傳(chuan) 統單點測量方法（如點式渦流或磁性測厚儀(yi) ）不僅(jin) 效率低下，更無法有效捕捉棱邊、R角、曲麵等複雜幾何區域的質量波動，易導致質量數據遺漏、批次性問題難以及時發現與(yu) 追溯。

塗魔師coatmaster 3D ATO在線測厚係統，采用全波段氙燈光源技術，具備廣譜光學適應性，可無損、非接觸地精準測量各種顏色與(yu) 材質的塗層，無需根據塗層類型更換光源，極大提升了檢測兼容性與(yu) 穩定性，已成為(wei) 新能源行業(ye) 絕緣塗層厚度測量的領先解決(jue) 方案。

塗魔師coatmaster 3D膜厚成像係統尤其善長應對複雜結構下的測厚挑戰。無論是電芯殼體(ti) 的邊緣、R角，還是蛇形水冷帶的曲麵、異形母排的陡坡，塗魔師coatmaster皆可實現高分辨率膜厚三維成像。

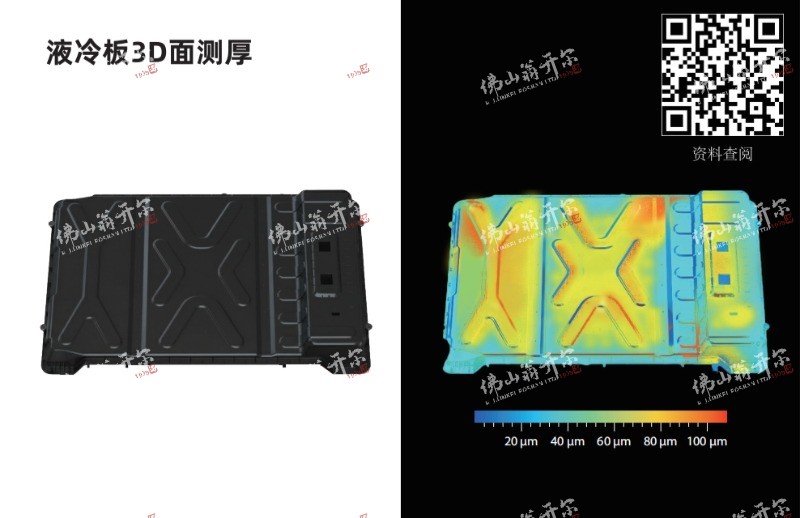

塗魔師coatmaster 3D係統可在1秒內(nei) 采集超過10萬(wan) 個(ge) 厚度數據點，實時生成高清晰度的彩色編碼膜厚分布圖，直觀展示塗層均勻性，使厚薄區域一目了然。操作人員可借助智能分析軟件自由框選感興(xing) 趣區域（ROI），實時查看局部厚度數值統計，也可通過鼠標懸停快速讀取任意點厚度。係統還支持圖像放大與(yu) 表麵形貌分析，輔助識別塗層是否存在缺陷、漏塗或堆積。

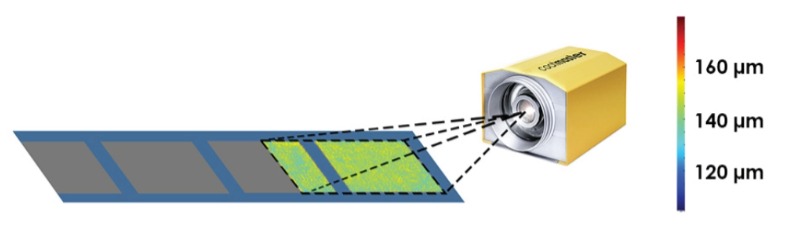

塗魔師coatmaster 3D膜厚成象係統高度適合應用於(yu) 塗裝產(chan) 線。因為(wei) 采用了氙燈脈衝(chong) 光源和專(zhuan) 利算法，測量時間極短，即使在工件在產(chan) 線上無規則的搖擺晃動或自轉狀態下，塗魔師coatmaster仍能實現穩定與(yu) 精準的膜厚測量。所有測量數據實時上傳(chuan) 至MES/ERP係統，實現製造過程數字化管理與(yu) 全工藝參數追溯。借助係統提供的大數據統計分析、SPC質量控製與(yu) 實時報警功能，企業(ye) 可不斷優(you) 化噴塗工藝，提高產(chan) 品一致性與(yu) 良率，構建可靠的質量數據基石，最終為(wei) 實現動力電池、液冷板的高安全與(yu) 高可靠性提供核心技術保障。
