細小零件、產品邊緣或曲麵的創新測厚技術---塗魔師ATO非接觸無損測厚

發布於：2021-12-29

相關標簽：

目前傳(chuan) 統測厚儀(yi) 在測量彎曲、細小部位、產(chan) 品邊緣時非常困難，數據不準確。先進的光熱法ATO技術的塗魔師非接觸無損膜厚分析儀(yi) 可以解決(jue) 這個(ge) 難題。

在2019年，德國塗裝廠家OFTM（隸屬Scherdel集團）需要對一批新的細小零部件的較佳塗層測厚方法進行評估。經過排除多種測厚方法後，該公司決(jue) 定使用塗魔師ATO非接觸測厚無損技術，即使是零部件上細小、形狀複雜、不規則、彎曲等難測部位，塗魔師也能快速無損精準測量其塗層厚度。最終，塗魔師非接觸測厚技術及其手持非接觸式膜厚分析儀(yi) （塗魔師 Flex）成為(wei) 了測試該零件的較佳測厚方案。

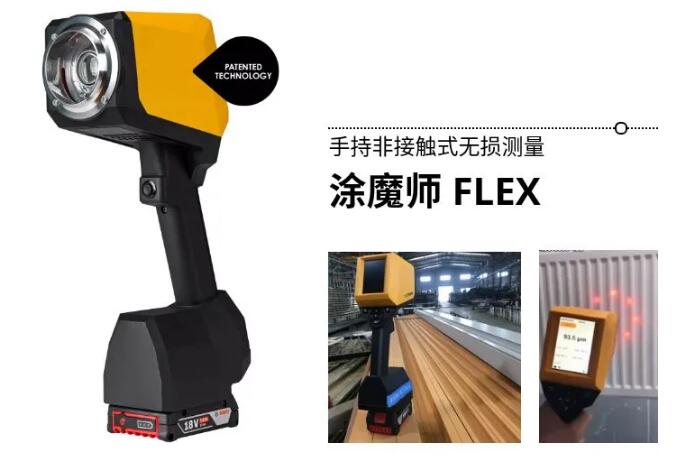

塗魔師手持式非接觸膜厚分析儀(yi)

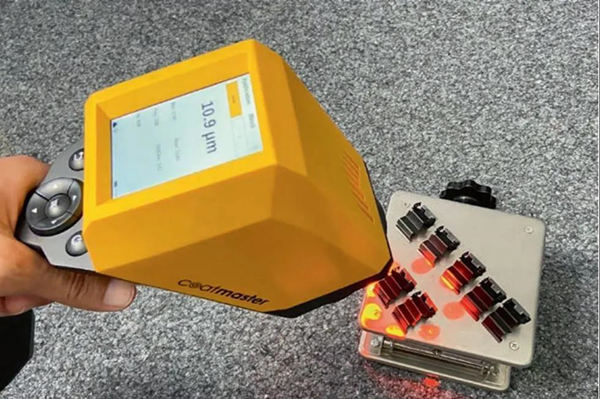

上圖：使用塗魔師Flex手持非接觸膜厚分析儀(yi) 對新零件的塗層厚度進行非接觸無損測量

塗魔師非接觸無損測厚儀突出優勢

即使零部件形狀不規則、測試區域很小，塗魔師也能精準定位測量點並進行非接觸測厚。

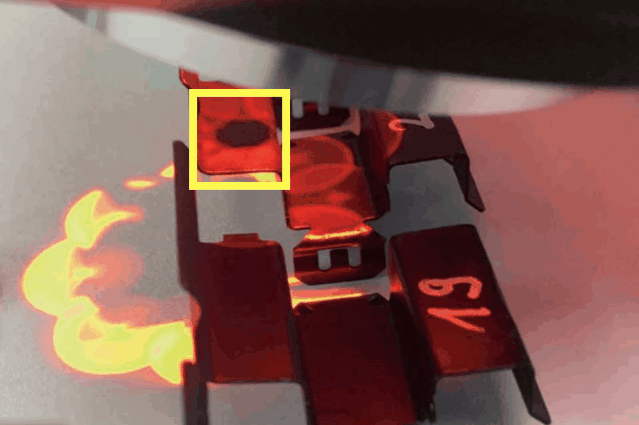

塗魔師測試光斑的灰色陰影部分起輔助定位功能

上圖：塗魔師測試光斑的灰色陰影部分起輔助定位功能

實例演示A

塗魔師FLEX非接觸無損測厚儀(yi) 輕鬆精準測試其他彎曲工件的塗層厚度

視頻：塗魔師Flex手持輕鬆測試彎曲工件上的塗層厚度

實例展示B

相比於(yu) 傳(chuan) 統電磁感應測厚儀(yi) ，塗魔師Flex能精準測量產(chan) 品邊緣的塗層厚度

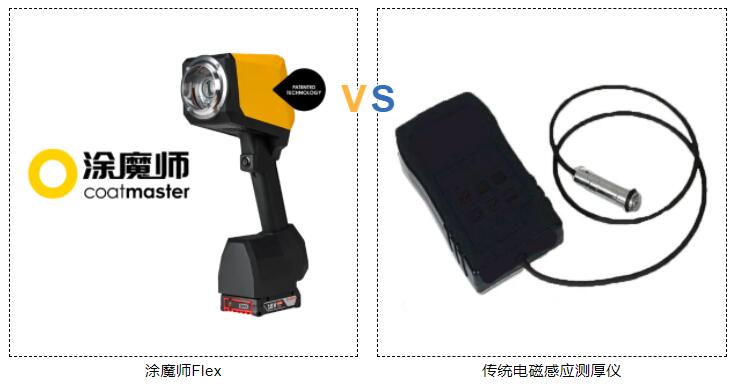

塗魔師Flex非接觸測厚儀(yi) VS 傳(chuan) 統電磁感應測厚儀(yi)

塗魔師Flex VS 傳(chuan) 統電磁感應測厚儀(yi)

使用塗魔師和電磁感應測厚儀(yi) 分別測量金屬基材上厚度為(wei) 6.5微米的陰極電泳漆膜；依次對樣品中心區域和4個(ge) 邊角進行膜厚測量。

（該樣品是從(cong) 大型金屬板上剪下來的，該樣品的漆膜厚度在0.2微米內(nei) 波動）

電磁感應測厚儀(yi)

視頻1：磁感應膜厚儀測量金屬板上陰極電泳漆膜厚度

由視頻1可見：

測試結果：使用磁感應膜厚儀(yi) 測量樣品邊角時，比中心區域的膜厚測量值要大。

產(chan) 生原因：電磁感應測厚儀(yi) 的探頭在邊緣位置的磁力線分布與(yu) 離邊緣更遠距離位置不一樣。通常，後者的測量值會(hui) 與(yu) 前者的測量值偏離10-20%。當測量點接近邊緣、或者基材的曲率半徑發生變化時，接觸式測厚探頭必須重新校準。

塗魔師Flex非接觸測厚儀(yi)

視頻2：使用塗魔師 Flex依次對樣品中心區域和4個邊角進行膜厚測量

從(cong) 視頻2可知：

使用塗魔師Flex測量樣品中心區域和邊緣區域的膜厚數據差異很小。

因此，塗魔師非接觸測厚技術對於(yu) 不規則形狀的工件和邊緣膜厚也能精準測量。

其中，EN ISO 2808和EN ISO 3882等測試標準詳細介紹了公認的膜厚測量方法，下表1匯總的測試標準對於(yu) OFTM公司選擇較佳測厚方法起著決(jue) 定性作用

	EN ISO 2808	當前產品測量情況
底材/基材種類	鐵磁/非鐵磁/金屬	弱磁性, 耐腐蝕鋼 (1.4310), 基板厚度：0.4mm
塗層材料/種類	無機塗層；無機塗層；金屬 / 有機塗層	有機塗料(Delta-Protekt VT600)
塗層厚度測量範圍	幾微米到米	< 30.8m
測量模式	破壞式 / 非破壞性	非接觸和無損測厚，盡量避免接觸零件塗層表麵
測量地點	實驗室/便攜手持；在生產線上	便攜手持式，應用於實際生產中

OFTM公司借助上述些測量要求排除了幾款不適用的測量方法：

1.考慮到新零件的塗層材料，排除了β背向散射和X射線光譜法等測量方法。

2. 根據基材種類進行了一係列的複雜測厚實驗，證實了磁感應和渦流測厚方法的精度和重複性不夠好，無法達到汽車對測厚設備的測量精度要求。

相對於傳統測厚，為何選擇塗魔師

以前，大多數廠家使用傳(chuan) 統的磁感應幹膜測量方法進行膜厚接觸式測量。但這種測厚方法隻能等到塗層烘幹後才能測量膜厚，並且測量結果受到塗層表麵的粗糙度、彎曲程度和邊緣效應等因素影響。

為(wei) 了彌補上述測厚方法的不足，下文將詳細介紹基於(yu) 先進光熱法（ATO）的非接觸精準測厚方法——塗魔師。

光熱法與傳統幹膜測厚技術的對比
測厚技術	光學顯微鏡	磁感應/渦流法	超聲波	塗魔師光熱法
無損測量	×	√	√	√
非金屬底材	×	×	√	√
非接觸式	√	×	×	√
測量細小部位、邊緣、彎曲、凹孔	×	×	×	√
直觀易用	×	√	×	√
流水線在線實時檢測	×	×	×	√
測試時間短	×	√	√	√
校準通用性	√	×	×	√

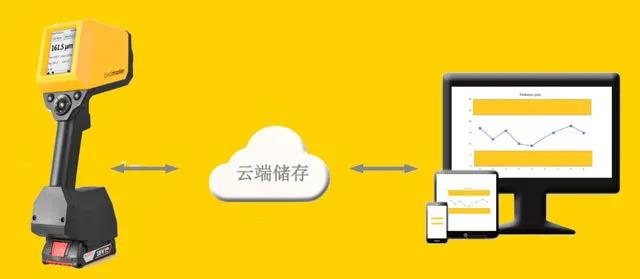

數據文檔存儲，隨時調用	×	×	×	√
測量多個塗層厚度	√	×	√	×
