將柔性樹脂混入氨基樹脂基阻燃塗料減少表麵開裂

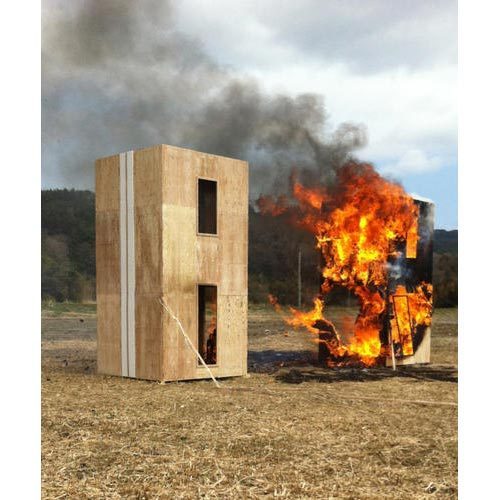

透明水性膨脹型阻燃 (TWIFR) 塗料可以保護木材免受火災影響，而不會(hui) 覆蓋木材的獨特紋理 [ 1 , 2 ]。因此，TWIFR 塗層越來越受到重視[ 3 ]。這種塗料的性能很大程度上取決(jue) 於(yu) 它們(men) 的粘合劑樹脂 [ 4 ]。氨基樹脂是廣泛使用和研究的粘合劑樹脂之一，它們(men) 表現出較好的防火性能 [ 5 ]。氨基樹脂具有剛性好、耐高溫、粘接性能優(you) 良等諸多優(you) 點。它們(men) 還可以作為(wei) 膨脹型阻燃 (IFR) 係統中的氣源 [ 5 , 6]。

然而，氨基樹脂塗層在幹燥後通常會(hui) 變硬變脆，這會(hui) 導致幾個(ge) 月後表麵開裂 [ 7 ]。氨基樹脂中有許多氨基（-NH 2）和羥甲基（-CH 2 OH）基團，氨基樹脂的固化是通過這些基團之間的交聯來實現的[ 8 ]。但是，有一些殘留的活性位點在成膜後可以進一步固化，導致塗層收縮，產(chan) 生內(nei) 應力。當內(nei) 應力超過塗層的內(nei) 聚力時，就會(hui) 開裂[ 9]。此外，由於(yu) 韌性不足，塗層還容易因基材變形而開裂。塗層的高脆性會(hui) 降低其保護性能並降低產(chan) 品的表麵質量 [ 10 ]。醚化是減少氨基樹脂中活性位點數量的主要方法之一[ 5 ]。然而，大多數醚化氨基樹脂隻溶於(yu) 有機溶劑，這增加了塗料的VOC排放。此外，過量的酒精會(hui) 降低此類塗料的耐水性 [ 11 ]。

Chen 等人使用聚乙烯醇 (PVA) 與(yu) 三聚氰胺-甲醛 (MF) 樹脂形成半互穿聚合物網絡 (semi-IPN)。[ 12 ]。半 IPN 是一種常見的熱固性樹脂增韌方法 [ 13 , 14 , 15 ]，它是通過混合兩(liang) 種聚合物製備的，其中一種是線性聚合物（通常是熱塑性塑料），另一種是網絡聚合物（通常是熱固性樹脂） ）。靈活的 PVA 鏈條承受應力，從(cong) 而提高了係統的抗拉強度。添加 12% PVA 時，MF 樹脂的拉伸強度提高了 18.64%。聚氨酯 (PU) 是一種由交替的軟鏈段和硬鏈段組成的線性聚合物 [ 16]。由於(yu) 其高韌性和衝(chong) 擊能量吸收能力，PU 樹脂通常用作粘合劑或輔助粘合劑樹脂 [ 17 , 18 ]。將它們(men) 引入環氧樹脂 (EP)、聚丙烯酸酯、聚矽氧烷、乙烯基酯樹脂等，通過形成 PU/EP-IPN [ 19、20、21 ]、PU/聚丙烯酸酯-IPN [ 22、23 ]、PU來提高它們(men) 的柔韌性/聚矽氧烷-IPN [ 24 ]和PU/乙烯基酯-IPN [ 25 ]，分別。PU 也被添加到 MF 硬質泡沫中，得到的複合泡沫保持了 MF 的高壓縮應力和 PU 的高拉伸應力 [ 26 , 27]。盡管它已被廣泛用作增韌樹脂，但 PU 尚未應用於(yu) IFR 塗料體(ti) 係。WPU 對塗料的成炭和阻燃性能的影響尚不清楚。

在這項工作中，以 WPU 作為(wei) 輔助粘合劑樹脂製備了一種抗裂 TWIFR 塗層。表征了塗層的增韌和透明性。通過 TGA、SEM 和錐形量熱法 (CONE) 探討了 WPU 對塗層成炭和阻燃性的影響。綜合評價(jia) ，WPU對三聚氰胺改性、脲醛、樹脂/銨、聚磷酸鹽/季戊四醇、阻燃塗料具有明顯的增韌作用。雖然 WPU 的存在降低了塗層的阻燃性，但與(yu) 裸木相比，該塗層仍表現出良好的阻燃性能。
