為中國工業健康發展貢獻力量！為中國客戶提供多種檢測儀器以及化工原材料。
目前使用的係統不能保證木材外飾的耐久性。因此，本研究的目的是評估應用在木材上的飾麵的顏色變化，以便找到在戶外使用中具有較佳耐久性的木材飾麵。根據標準（NF 927-6 2006），對塗有四種麵漆（兩(liang) 種聚氨酯麵漆F1和F2以及兩(liang) 種丙烯酸麵漆F3和F4）的蘇格蘭(lan) 鬆（Pinus sylvestris）和Pedunculate橡木（Quercus robur）進行了2016小時的紫外加速老化測試。在色彩係統CIELab中進行色度測量。光澤度（L*）、綠紅（a*）和藍黃（b*）坐標、色彩飽和度（C*）和色調角（H*）是在QUV加速老化處理之前和結束時使用X-Rite SP62型分光光度計進行的。結果顯示，QUV老化導致L*值下降，所有研究的飾麵對的表麵顏色都有變化。對於(yu) 以柞木作為(wei) 木質支撐的木材/飾麵對，柞木/F3對顏色變化的抵抗力較好，而對於(yu) 以鬆樹作為(wei) 木質支撐的木材/飾麵對，鬆樹/F1對顏色變化的抵抗力較好。對顏色變化的抵抗力較好。
關(guan) 鍵字：木材塗層加速老化，QUV紫外老化試驗箱
戶外木製部件的主要降解因素是暴露於(yu) 紫外線和水。
為(wei) 了保護木材的自然外觀及其顏色不受老化影響，對透明或半透明的塗料，如清漆、染色劑或油漆，已經進行了研究。
QUV老化試驗包括評估應用在木質基材上的塗層係統對加速QUV老化的抵抗力。與(yu) 自然老化相比，這種測試的優(you) 點是加速，自然老化持續一年，並且是 與(yu) 自然老化相比，這種試驗具有加速的優(you) 勢，自然老化持續一年，而且往往有重複性和再現性的問題。
人為(wei) 的或加速的老化會(hui) 影響成品或未完成的木材的顏色。
觀察到的飾麵顏色的變化根據飾麵的性質、木材的種類和它的處理（無論是熱處理還是化學處理）而有所不同。
其他研究則調查了 加速老化對飾麵的附著力的影響。
2.1 材料
木材/飾麵係統是一個(ge) 由木材基材和應用於(yu) 該木材的一種或多種飾麵產(chan) 品組成的樣品。
木材/精加工係統的選擇是在與(yu) 摩洛哥木材精加工行業(ye) 的製造商密切磋商後作出的。
木材基質的選擇是在蘇格蘭(lan) 鬆（Pinus sylvestris）和Pedunculate Oak（Quercus robur）上進行的。

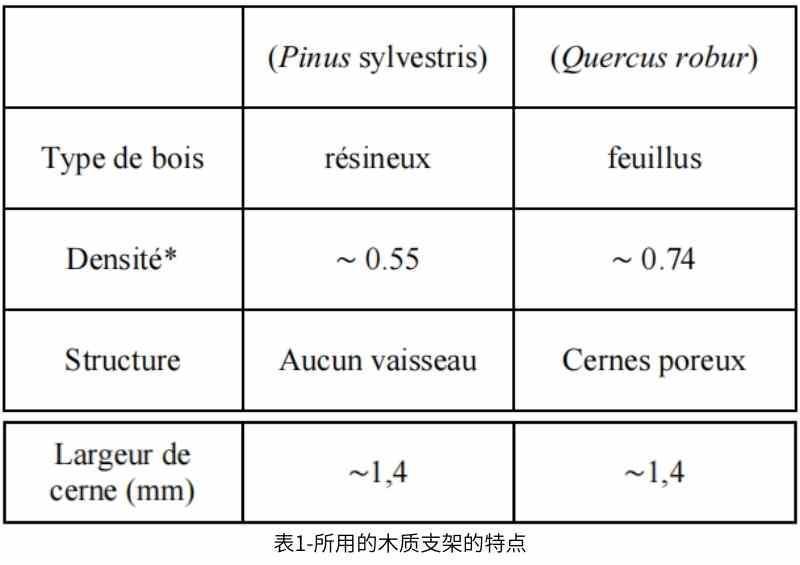

表1給出了所使用的木材基材的一些特征。
2.1.1 生產(chan) 試驗樣品
尺寸為(wei) 15 x 8 x 1.8毫米的測試樣品，沿縱向對稱軸（L）縱向切割，沿切向對稱軸（T）寬度切割，沿徑向對稱軸（R）深度切割。所有的木材試樣都在氣候室中平衡，相對濕度為(wei) 65±5％，溫度為(wei) 20℃，然後再塗上飾麵。的平衡濕度。試樣的平衡含水量為(wei) 12%。
2.1.2 精加工產(chan) 品

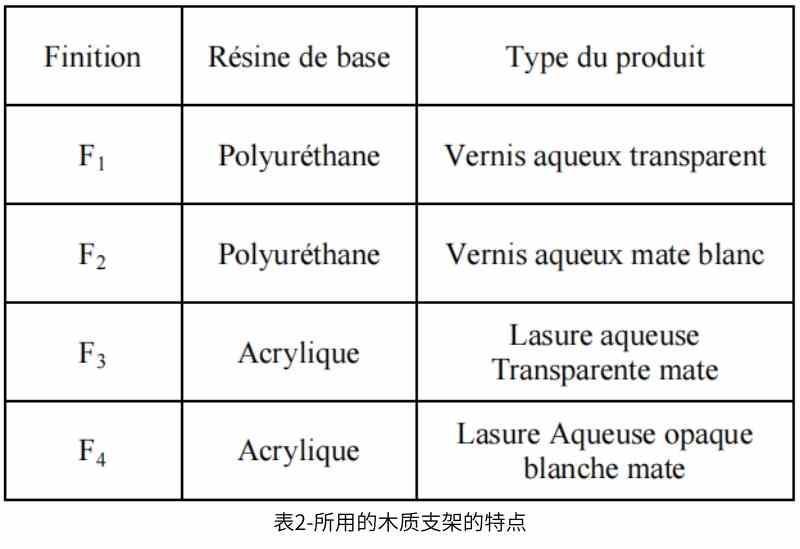

與(yu) 木材一樣，所使用的四種商業(ye) 水性飾麵是在與(yu) 摩洛哥的木材加工行業(ye) 協商後選擇的。兩(liang) 種聚氨酯樹脂基飾麵（F1和F2）和兩(liang) 種丙烯酸樹脂基飾麵（F3和F4）。表2給出了一些關(guan) 於(yu) 所使用的商業(ye) 表麵處理的用過的信息。
2.1.3 木質表麵的塗層
所選的精加工產(chan) 品是根據 在每個(ge) 產(chan) 品的一個(ge) 切麵上提供每個(ge) 產(chan) 品的數據表。每個(ge) 測試片的。其他的麵孔是 另一邊用密封膠密封，塗抹了三天的時間 另一麵用密封劑密封，塗抹三天，每天一層。
在測試開始之前，試樣被放置幹燥一周。允許幹燥一個(ge) 星期。
2.2 方法
2.2.1 紫外加速老化測試
加速老化實驗是在QUV紫外老化試驗箱中進行的，有8個(ge) UVA 340燈，符合EN 927-6 2006。試樣在QUV紫外加速老化測試箱中的曝光周期包括在T = 45 ± 3°C下24小時的第一個(ge) 冷凝階段，然後在T = 60 ± 3°C下144小時的紫外線照射和噴塗階段，然後是2.5小時的照射階段，最後是0.5小時的噴塗階段。噴灑0.5小時。這些樣品是 暴露在加速老化的環境中12周。
2.2.2 顏色測量
使用X-rite SP 62分光光度計對木材塗飾係統進行了比色分析。測量的參數有：亮度（L*）、色度坐標、綠-紅（a*）和藍-黃（b*），參考CIELab顏色坐標係統。每個(ge) 參數的取值是三個(ge) 測量值的平均值。
從(cong) L*、a*和b*的數值中，計算出亮度差（?L*）和色度坐標（?a*和?b*）、色相角（h）、色彩飽和度（C*）和總體(ti) 色差（?E*），方法是 用以下公式計算。
∆L* = L*f - L*i
∆a* = a*f - a*i
∆b* = b*f - b*i
h = arctg (b* / a*)
C*=（a*2 + b*2 ) 1/2
∆E*=（∆L*2 + ∆a*2 + ∆b*2 ) 1/2
其中，L*f a*f b*f 分別為(wei) 試樣的L*、a*和b*。QUV紫外老化測試和L*i a*i 和b*i 是L*，a*和b*的分別是QUV紫外老化試驗箱測試前的樣品。

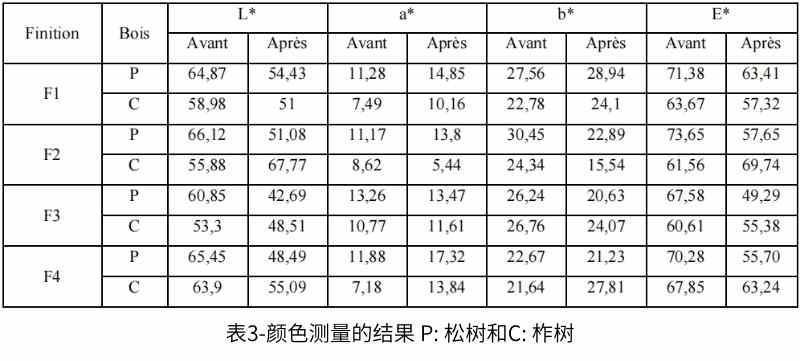

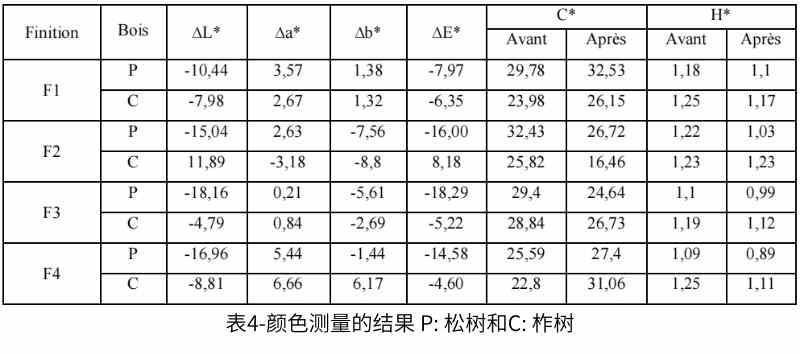

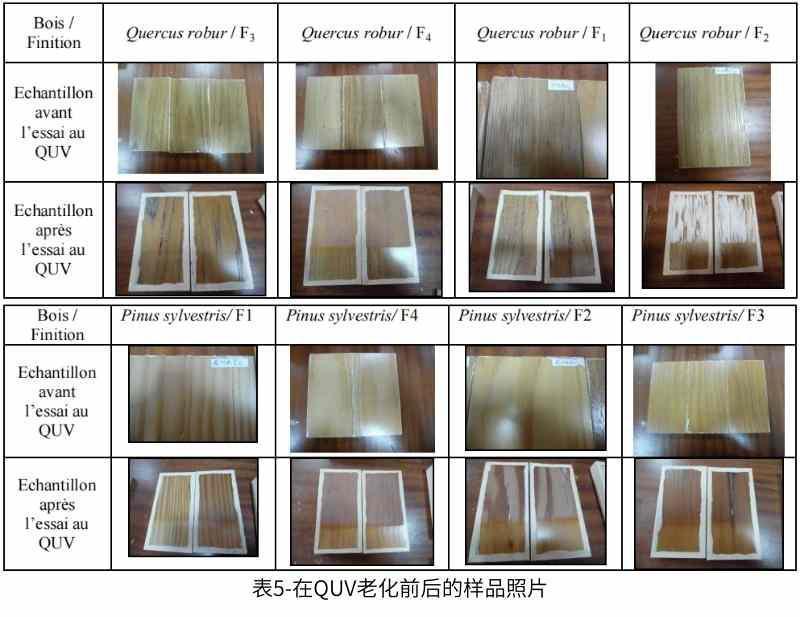

表3顯示了基於(yu) 每個(ge) 木材/飾麵對的初始顏色坐標的L*、a*、b*和E*的值，表4顯示了根據每個(ge) 木材/飾麵對的初始顏色坐標的L*、a*、b*和E*的值計算出的ΔL*、Δa*、Δb*、ΔE*、C*和H的值，表5顯示了QUV紫外測試老化前後樣品的一些圖片。
從(cong) 表3和表4可以看出，在QUV老化後，所有精加工對的L*值都會(hui) 下降，但對（鬆樹/精加工）的影響更大，而a*值會(hui) 增加。
∆a*的正值表明，除了一對(柞樹/ F2)外，飾麵有變得更紅的趨勢，其表麵有變得更綠的趨勢。(鬆樹/整理)對的綠-紅坐標(a*)高於(yu) 柞樹/整理)對，藍-黃坐標(b*)在F1完成對和(柞樹/F4)對中增加，在F2和F3完成對和(鬆樹/ F4)對中減少。(鬆樹 / F4)。
對子（鬆樹/飾麵）的顏色飽和度（C*）比對子（柞樹/飾麵）高。從(cong) 表4中可以看出，在QUV老化後，帶有F1和F4表麵處理的對子的顏色飽和度（C*）值增加，而帶有F2和F3表麵處理的對子則減少。C*值由坐標a*和b*得出，(b*)的最高值是(鬆樹/飾麵)對的值，這意味著顏色飽和度(C*)跟隨(鬆樹/飾麵)對的(b*)值。表4還顯示，在QUV老化後，所有飾麵對的色調角（H*）都會(hui) 下降。根據表4的結果，柞木/精加工係統的耐久性排名從(cong) 高到低依次為(wei) ：柞木/F3、柞木/F4、柞木/F1和柞木/F2，鬆樹/精加工係統的耐久性排名從(cong) 高到低依次為(wei) ：鬆木/F1、鬆木/F4、鬆木/F2和鬆木/F3。
塗飾可以保護木材不受水分、溫度和陽光的影響。這是增加木材產(chan) 品價(jia) 值的一個(ge) 重要步驟。此外，木製品的壽命往往與(yu) 飾麵的耐久性有關(guan) 。在這項研究中，通過測試表麵光澤度和顏色，研究了加速老化對上過清漆和染色的蘇格蘭(lan) 鬆樹（Pinus sylvestris）和短柄橡木（Quercus robur）標本的光澤度和顏色的影響。木材/表麵處理係統的選擇是與(yu) 摩洛哥的木材/表麵處理行業(ye) 協商後作出的。我們(men) 選擇了兩(liang) 種聚氨酯樹脂基飾麵（F1和F2）和兩(liang) 種丙烯酸樹脂基飾麵（F3和F4）。結果顯示，老化導致所有研究的試樣的亮度下降和顏色改變。這項研究使我們(men) 有可能對所調查的木材/飾麵係統進行耐久性排名。柞木/精加工係統的耐久性排名從(cong) 高到低依次為(wei) ：柞木/F3、柞木/F4、柞木/F1和柞木/F2，鬆樹/精加工係統的耐久性排名從(cong) 高到低依次為(wei) ：鬆木/F1、鬆木/F4、鬆木/F2和鬆木/F3。
