汽車塗料老化測試標準，應該選擇哪個測試標準：ASTM D7869或SAE J2527？

ASTM D7869 是使用增強光和水進行氙弧曝光試驗的標準實施規程，是關(guan) 於(yu) 汽車和交通運輸塗料老化測試的標準。基於(yu) 對光化學和水分相關(guan) 的塗層降解和熱、潮濕的最終使用環境的仔細考慮。目標是盡可能真實地模擬汽車塗層的降解。SAE J2527 是“基於(yu) 性能的標準加速暴露的汽車外部材料使用控製輻照度氙氣弧裝置”。

ASTM D7869 和 SAE J2527 的比較

1. 機械應力循環頻率

塗層的失效往往是由反複接觸水分引起的。在加速測試中，有兩(liang) 種方法來加強這種對自然的循環應力：要麽(me) 通過增加濕相和幹相之間的循環頻率，要麽(me) 通過增加循環頻率。

SAE J2527 每天有 16 個(ge) 濕幹循環，ASTM D7869 每天有5個(ge) 濕幹循環（下圖）。如果一種材料對這種機械應力敏感，那麽(me) SAE J2527 可能是更好的選擇。

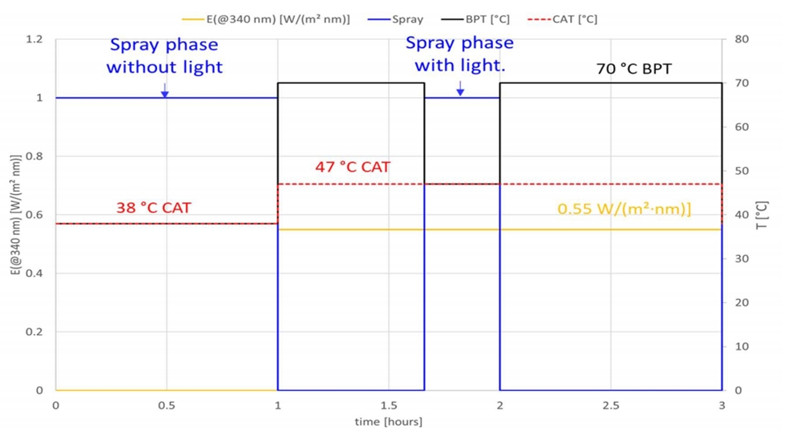

SAE J2527 測試標準

2.階段持續時間

ASTM D7869 的濕相和幹相都比SAE J2527 要長得多。較長的濕相為(wei) 更高的水飽和度提供了一個(ge) 環境，而較長的幹相使樣品有更多的幹燥時間。因此，由頻率引發的循環應力更為(wei) 顯著。

然而，這並不是一件好事，在 ASTM D7869 中，隨著溫度的升高和輻照度的增加，幹相超過了 4 小時，材料可能會(hui) 完全幹燥，這種影響是不現實的，因為(wei) 在亞(ya) 熱帶或中等、潮濕環境的材料不會(hui) 有完全幹燥的情況。

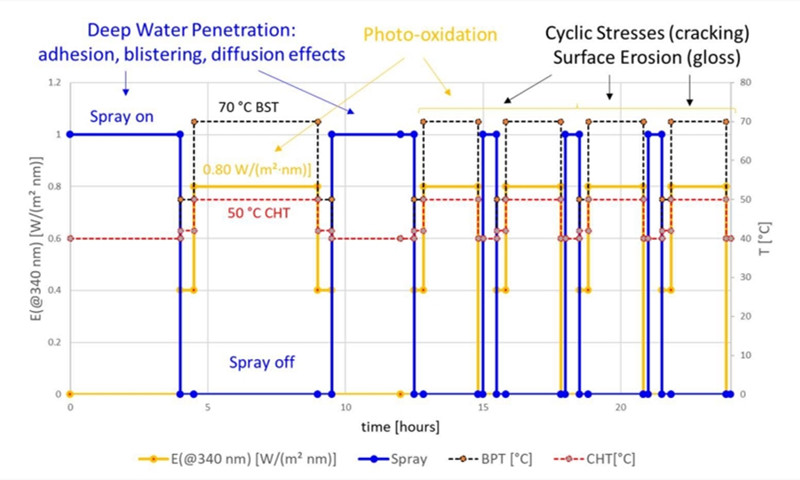

ASTM D7869 測試標準

3. 溫度

ASTM D7869 和 SAE J2527 測試方法的溫度設置非常相似。兩(liang) 者都使用 70°C BPT。然而，SAE J2527 測試標準中，箱體(ti) 內(nei) 溫度為(wei) 47°C，略低於(yu) ASTM D7869 測試標準中要求的 50°C，箱體(ti) 內(nei) 溫度會(hui) 影響淺色樣品的表麵溫度，超過自然最高溫度，會(hui) 帶來非自然退化的風險。因此 SAE J2527 適用於(yu) 玻璃化轉變溫度較低的光色材料或溫度敏感材料。

4.潮濕的時間

SAE J2527 測試標準在黑暗循環和光照循環中都有噴淋，ASTM D7869 測試標準在實際運行中，部分開發人員在光照循環中有時會(hui) 忽略噴淋循環，因為(wei) 他們(men) 認為(wei) 這是浪費水，因為(wei) 塗層並不會(hui) 在水汽蒸發前吸收水汽。這種操作方式是不對的，當陽光明媚時，也會(hui) 出現下雨情況，塗層表麵也會(hui) 濕潤，當輻照度溫度較高時，水汽蒸發會(hui) 加速，但氧氣可能在樣品表麵被消耗了，而不是像黑暗循環那樣，遷移到樣品內(nei) 。

在 SAE J2527 中，樣品有44%的時間處於(yu) 噴淋階段（11%在光照循環中，33%在黑暗循環中）。在 ASTM D7869 中，樣品隻在黑暗循環中進行噴淋，噴淋時間約為(wei) 35%，所以，這2個(ge) 標準在黑暗循環中噴淋的時間實際上非常相似，但 SAE J2527 中的總噴淋時間更長。無論是 SAE J2527 中增加的噴淋時間還是 ASTM D7869 中光循環中的噴淋時間適合您的材料，都必須在進行新應用的相關(guan) 研究後，選擇合適的運行周期。

5. 輻照度

ASTM D7869 在 340 nm 處的輻照度約為(wei) 39.3kJ/（m2·nm），比 SAE J2527 在 340 nm 處的 31.7kJ/（m2·nm）的輻照度高出約1.25。為(wei) 了實現這種高輻射曝光，ASTM D7869 被設置為(wei) 更高的輻照度（在 340 nm 處的 E 最高可達 0.80W/（m2·nm））。SAE J2527 的連續輻照度僅(jin) 為(wei) 0.55W/（m2·nm）。與(yu) 自然太陽輻射（0.35-0.60W/（m2·nm））相比，更高的輻照度要求互惠定律有效，或至少要求降解途徑不受到影響。兩(liang) 種標準都使用不同的濾光片，所以僅(jin) 通過單一波長的輻照度進行直接比較是不夠的。測試效果快慢的比較應僅(jin) 根據被測材料的性能變化，而不僅(jin) 僅(jin) 是根據輻照度等測試參數。

汽車塗層老化測試標準，應該選擇哪個測試標準：ASTM D7869或SAE J2527？

具體(ti) 視情況而定！適當的測試方法總是取決(jue) 於(yu) 測試材料及其在目標最終使用環境中的特定失效模式。塑料、粉末塗層、窗型材和其他材料有不同的失效模式，可能需要不同的測試方法。SAE J2527 和 ASTM D7869 都與(yu) 濕熱環境有關(guan) 。其他最終使用環境可能會(hui) 導致不同的材料測試失敗。在選擇適當的測試方法時，也應考慮到這一點。
