HNPM微量輸送泵_微型定量泵實現精確注液和計量

發布於：2024-04-26

相關標簽：

即使很多設備製造商能完成大部分液體(ti) 注射或計量，但在計量極少量的低粘度或高粘度液體(ti) 時，無疑都會(hui) 遇到困難。這是因為(wei) 高壓差、液體(ti) 腐蝕性、高精度等嚴(yan) 苛要求難以同時滿足。德國彗諾HNPM微型齒輪泵專(zhuan) 為(wei) 液體(ti) 微量精確輸送而設計，輕鬆完成要求極高的計量輸送任務。

1、品牌簡介

德國彗諾HNP Mikrosysteme公司創始於(yu) 1998年，在2022 年營業(ye) 額已達到 1700 萬(wan) 歐元，目前已有85名員工。該公司專(zhuan) 注開發、製造和銷售微型環形齒輪泵，實現快速、高精度、穩定與(yu) 微量注液。HNPM公司總部位於(yu) 德國北部，從(cong) 概念起源、產(chan) 品設計、組裝直至驗證等全過程都在總部完成。HNPM憑借創新的理念在微反應技術領域取得無數獎項。

HNPM微量輸送泵_微型定量泵品牌介紹

2、高精度 - 低脈動 - 耐腐蝕性

微型環形齒輪泵（mzr-pump，下文簡稱為(wei) “微量泵”）的特點是低脈衝(chong) 注液和實現死區容積最小化。微量泵具有精度高、使用壽命長、占地麵積小，易於(yu) 維護、耐腐蝕性、耐高壓等優(you) 勢。

其中，全密封惰性係列成熟應用於(yu) 化學加工、流動化學、微反應等具有挑戰的輸送任務。該係列的微量泵的轉子組由部分穩定的二氧化鋯製成，其他功能部件由氧化鋁或碳化鎢製成。這些材料都公認為(wei) 高耐腐蝕性，因此我們(men) 的泵適用於(yu) 氧化性和還原性液體(ti) 、酸、堿和溶劑，同時還具有出色的耐磨性。另外，碳化矽（SSiC）被用作軸和軸承材料，泵體(ti) 由合金 C22 或不鏽鋼組成。

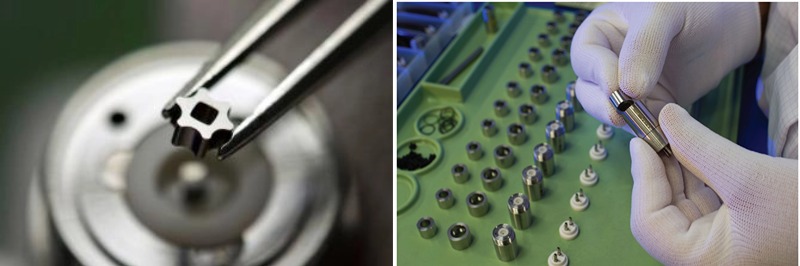

HNPM微量輸送泵_微型定量泵型號介紹

3、廣泛應用於多個行業

HNPM微量輸送泵_微型定量泵共有五大係列，廣泛應用於(yu) 多個(ge) 領域行業(ye) 。除了醫療分析儀(yi) 器、工程設備和建築等行業(ye) 外，還適用於(yu) 化學和製藥加工、微反應技術等行業(ye) 的嚴(yan) 苛計量任務。

在化學和製藥加工、微反應技術以及有機電子或航空航天等新興(xing) 行業(ye) 中，微量泵集成到不同設備中能輕鬆實現 0.25 μl 液體(ti) 的精確計量、1.5 μl/min 至 1.1 l/min 流量的穩定輸送以及滿足 0 至 150 bar 的壓力差。液體(ti) 粘度範圍從(cong) 0.3 到 1,000,000 mPas，並適用於(yu) 輸送潤滑和非潤滑液體(ti) 。

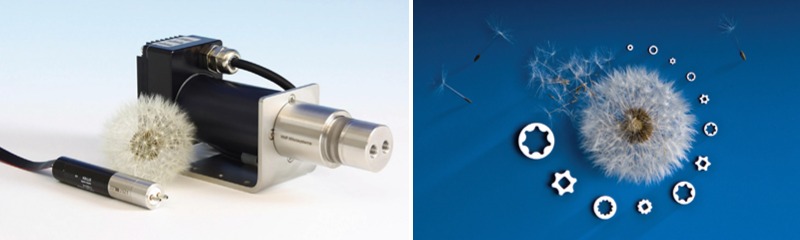

HNPM微量輸送泵_微型定量泵

4、塗裝工藝舉例

HNPM微量輸送泵_微型定量泵為(wei) 噴塗係統和槽模穩定供液，用於(yu) 塗抹非常薄的塗層，0.1-500 ml/min 的液體(ti) 低脈動連續穩定輸送到工件表麵進行塗裝。該工藝常見於(yu) 醫用支架的藥物塗裝、眼鏡鏡片和太陽能電池的功能塗層和揮發層、DVD 噴塗工藝等，也會(hui) 用在有機電子產(chan) 品和新能源電池係統的生產(chan) 中。

德國彗諾HNPM微量泵還為(wei) 強化化學工藝的反應釜以及輥對輥工藝的印刷裝置或槽模穩定進料。

5、其他應用介紹

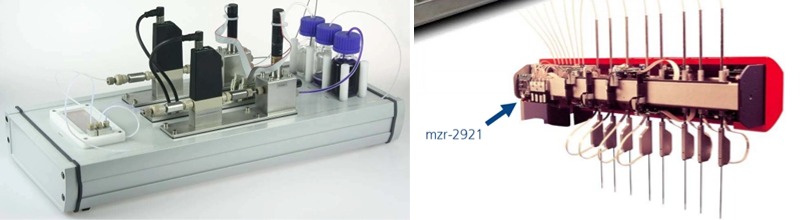

此外，HNPM微量輸送泵_微型定量泵還能集成到 DNA 分析設備、血液分析設備以及開放式移液係統中，該泵的結構緊湊設計有助於(yu) 實現設備微型化，用戶根據具體(ti) 工藝對該泵進行特定編程。

HNPM微量輸送泵_微型定量泵應用介紹

該泵不僅(jin) 對剪切力敏感的液體(ti) 實現低脈動輸送，還能自吸和精確計量少量液體(ti) ，連續輸送高流量液體(ti) ，例如用於(yu) 清洗工藝。這三種功能都能在同一台泵獨立完成，大大簡化了分析儀(yi) 器內(nei) 部結構，大約5 μl的輸送量可以達到1% 的計量精度。

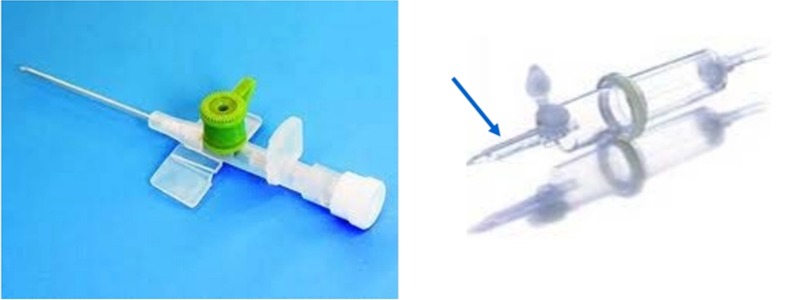

在生產(chan) 一次性注射器、輸液器、留置針、定製管道和醫用瓶塞等醫療產(chan) 品過程中，使用有機矽作為(wei) 運動部件之間的潤滑劑或留置插管無痛應用的滑行劑。根據醫療服務規範，每個(ge) 裝置的矽膠用量應盡量減少到 0.1-0.2 μl。計量閥和壓力定時控製計量係統是無法實現所需的精度要求，而我們(men) 的HNPM微量泵則可以滿足這一要求。

HNPM微量輸送泵_微型定量泵應用介紹

與(yu) 矽膠塗覆應用類似，精確可靠計量和分配粘膠劑也是塗膠設備的關(guan) 鍵。例如，需要使用透明的紫外線固化膠粘劑連接光學係統，HNPM微量輸送泵_微型定量泵能在0.5-10 μl 的體(ti) 積內(nei) 實現無氣泡計量和高重複精度塗膠。其他應用領域包括：

1）高效和長時間穩定計量熱熔膠、用於(yu) 連接工藝的精確注膠；

2）高度動態和精確計量微量潤滑脂；

3）高度精確微量塗油，潤滑脂、酒精、化妝品和其他大部分液體(ti) 的灌裝。

6、HNPM微量輸送泵_微型定量泵的工作原理

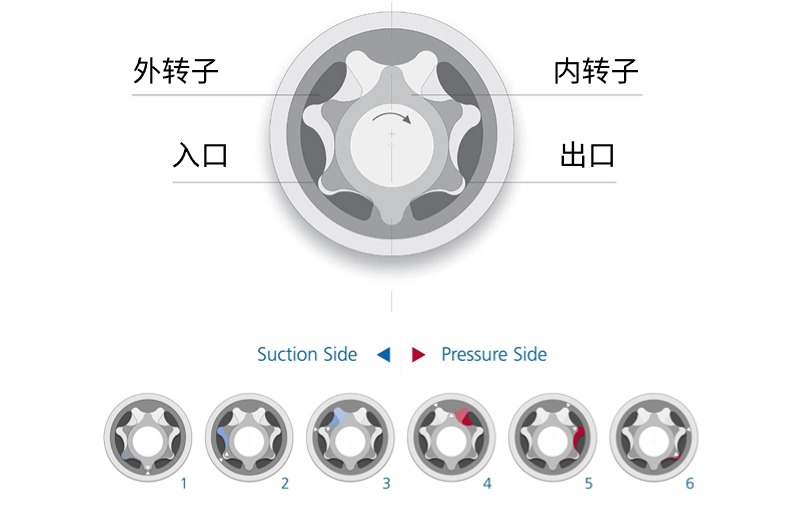

HNP Mikrosysteme 的微型環形齒輪泵（mzr-pump）是知名微型環形齒輪泵。它屬於(yu) 旋轉正排量泵，兩(liang) 個(ge) 偏心安裝的轉子（外轉子和內(nei) 轉子）與(yu) 它們(men) 的擺線齒輪相互齧合。其中外轉子比內(nei) 轉子要多一個(ge) 齒。齒輪泵的軸連接到內(nei) 部轉子，精確控製的電機驅動內(nei) 轉子，內(nei) 轉子又帶動可旋轉的外轉子。

在旋轉過程中，偏心安裝的轉子組形成由多個(ge) 密封泵腔組成的係統，這些泵腔容積在輸出側(ce) 增加，同時在輸送側(ce) 減少。這樣，在同時連接多個(ge) 泵腔的腎形入口和出口之間就會(hui) 產(chan) 生均勻而低脈動的恒流。泵能正轉或者反轉，但建議使用推薦的旋轉方向。

HNPM微量輸送泵_微型定量泵原理介紹

7、生產精度在微米範圍內

德國彗諾HNPM微量輸送泵_微型定量泵不僅(jin) 具有高輸送精度，其功能部件的生產(chan) 時也是具有高精度。

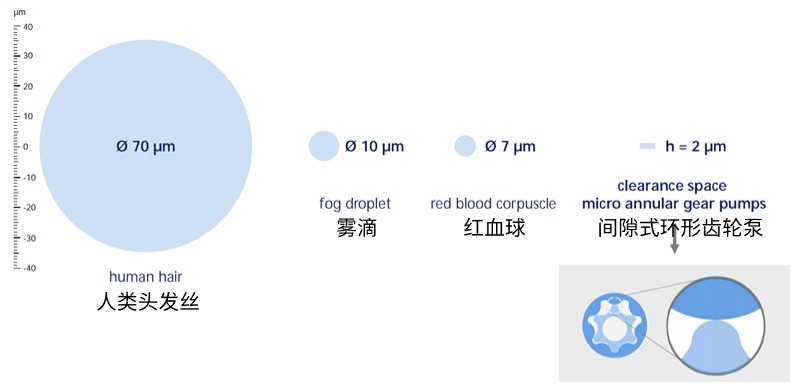

微小的內(nei) 部泄漏量對該泵的輸送性能具有很大影響。與(yu) 大型泵相比，回流效應在微型泵中更為(wei) 明顯，因為(wei) 微型泵的輸送量更小，相對泄漏流量的影響就更大。在微量泵內(nei) 部結構中，齒輪間隙的總高度為(wei) 2 μm。一個(ge) 大小為(wei) 7 μm 的紅血球已經超出 mzr 泵上功能部件生產(chan) 公差的數倍，而一根直徑約為(wei) 70 μm 的人類頭發相比之下也顯得非常巨大。

HNPM微量輸送泵_微型定量泵精度高
