BOYI材料試驗機在鎳基高溫合金DZ22高溫拉伸試驗中的應用

鎳基高溫合金DZ22需在600-1200℃高溫及複雜應力環境下長期工作，用於(yu) 航空發動機、燃氣輪機等熱端部件（如渦輪葉片、燃燒室）。對於(yu) 鎳基高溫合金往往需驗證其高溫強度、抗疲勞性、斷裂韌性和抗氧化性、抗熱腐蝕性等性能。

BOYI係列材料試驗機可以按照GB/T228.2-2015的A和B方法對鎳合金材料進行高溫拉伸試驗，驗證其控製能力。

試驗過程

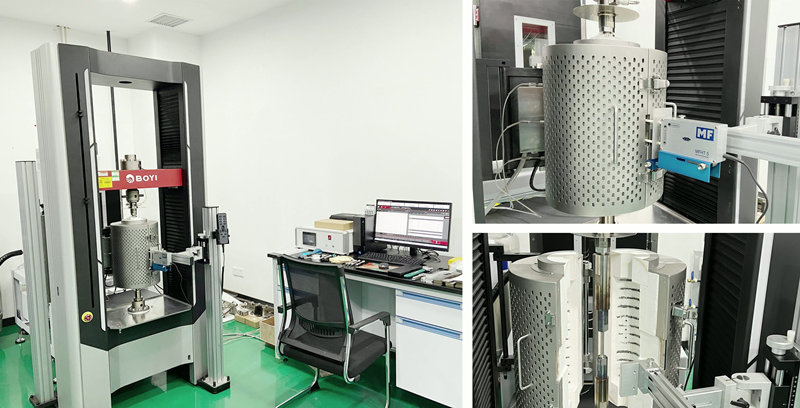

試驗使用BOYI 2025 100kN材料試驗機，配合專(zhuan) 用高溫爐進行試驗，其最高試驗溫度可達1200℃，高溫爐帶有三段溫度控製，以及3段試樣溫度監測。

為(wei) 了保證軸向受力均勻及引伸計的準確安裝，本次試驗的試樣為(wei) 圓棒螺紋試樣，將引伸計位置調整準確後取出，關(guan) 上高溫爐，安裝溫度探頭。

開始升溫，試樣在受熱過程中，會(hui) 產(chan) 生形變而導致預載荷，因此配合BOYI材料試驗機應用軟件的試樣保護功能，可通過衡量自動調整，消除預載荷，有效避免對試樣的影響。試樣溫度到達設定溫度並恒溫30分鍾後，將引伸計放入高溫爐內(nei) 與(yu) 試樣接觸。

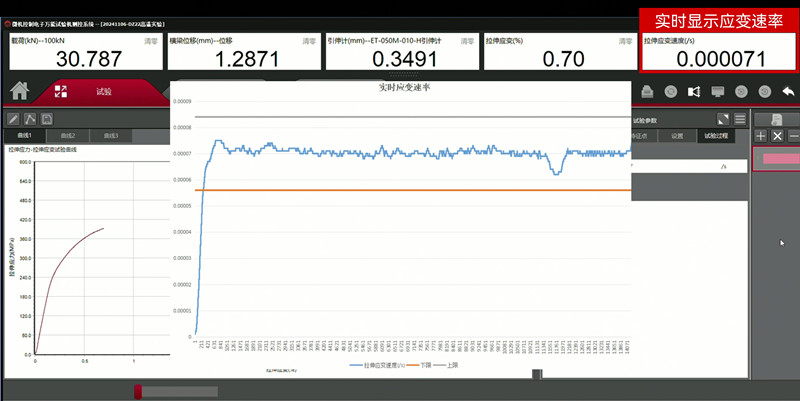

試驗開始後，彈性階段應變速率勻速上升，約5kN到達設定應變控製值並穩定。整個(ge) 彈性及屈服階段控製速率均可穩定在0.00007±20%以內(nei) 。試驗過程中，軟件可實時監測並控製應變速率。

從(cong) 試驗後結果及曲線可以看出，各試樣結果的離散型非常小，BOYI材料試驗機可滿足難度較高的高溫合金，在1000℃以上，使用應變控製方式進行拉伸試驗，其實際應變控製速率，穩定在設定值的±20%以內(nei) ，且同時可以實施應力、應變、位移的三種控製方式，滿足GB/T228.2-2015金屬材料拉伸試驗第2部分高溫試驗方法中的A和B方法要求。
