為中國工業健康發展貢獻力量！為中國客戶提供多種檢測儀器以及化工原材料。
錘紋粉用在防盜門，保險櫃上比較多，這裏要說明一下，紋理的名稱（如皺紋、錘紋、綿綿紋等）行業(ye) 外的人叫法和我們(men) 行業(ye) 內(nei) 的叫法和理解有時會(hui) 不一樣，國內(nei) 和國外有時會(hui) 不一樣。行業(ye) 內(nei) 我們(men) 通常把銀粉參與(yu) 內(nei) 擠做出的有花紋花紋效果的稱為(wei) 錘紋，區別就是銀粉參與(yu) 內(nei) 擠。做法有浮花劑外混或紋理劑內(nei) 擠兩(liang) 種，紋理劑內(nei) 擠法要普遍一些。參考配方如下：

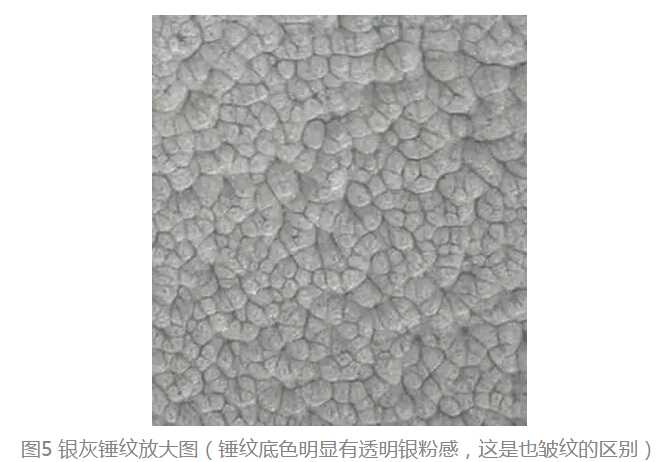

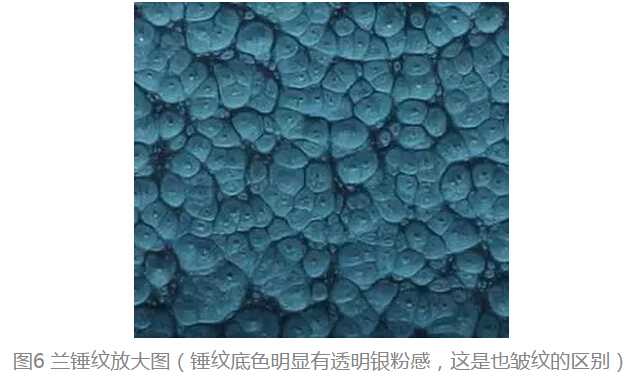

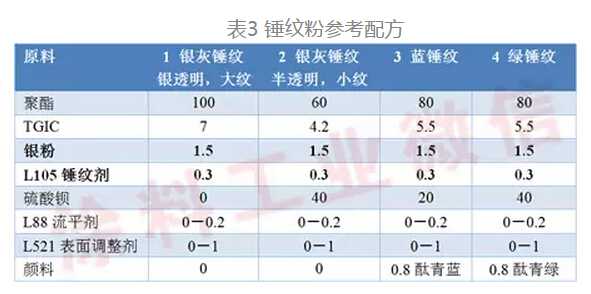

(1)錘紋中聚酯比較重要，合適的聚酯很容易做出錘紋效果，且填料可以多加，不合適的聚酯怎麽(me) 調效果都不好，這裏不是說聚酯質量好不好，而是合不合適，做錘紋一定要找合適的聚酯。
(2)配方中錘紋劑不加，底粉做好後再外混浮花劑也可產(chan) 生錘紋效果，外混浮花劑立體(ti) 感強但紋變小。
(3)要想錘紋透明感強效果好，填料要少加或不加，這要考慮成本與(yu) 銷售價(jia) 格。
(4)和皺紋一樣，差的擠出效果錘紋會(hui) 更好。
(5)錘紋要適當噴厚，流平劑（增光劑）用於(yu) 消除露底的孔或麻點，根據需要添加；表麵調整劑可讓紋更大。

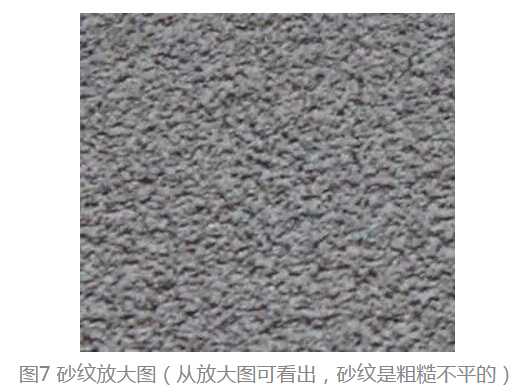

砂紋是僅(jin) 次於(yu) 皺紋的第二大紋理粉品種，鋁型材是砂紋的用量大戶，砂紋是粉末中比較好的做的品種，而且可以噴薄，膜厚40－50微米即可。砂紋常遇到的問題，一是如何做的細膩平滑，二是抗刮傷(shang) ，三是擠出壓片。
砂紋的細膩平滑除了選擇合適的砂紋劑外，還有就是把它磨細，盡量磨細，這樣噴出來後表麵會(hui) 細膩平滑。砂紋的抗劃傷(shang) 是個(ge) 老大難問題，好的解決(jue) 的辦法就是加蠟粉，有的廠家加很貴的氟蠟，我們(men) 在實踐中發現L503增硬劑對解決(jue) 砂紋的抗劃傷(shang) 非常有效。
對於(yu) 很砂的砂紋，擠出壓片是個(ge) 困難，擠出料比較幹燥，像擰麻花一樣，在壓片滾筒間很難下去。所謂實踐出真知，有個(ge) 偏方是混料時加點水進去，擠出時水汽化能讓擠出料發泡變軟好擠出好壓片。
砂紋粉中常用的另一種材料是有機膨潤土，和砂紋劑配合使用可調整砂紋粗細以及降低砂紋粉的光澤，膨潤土的加量一般為(wei) 0.5－2%，單獨加膨潤土，加量大時也能成砂紋。進口有機膨潤土會(hui) 讓砂紋表麵手感更平滑細膩。此外少量的促進劑也能讓砂紋變得更砂。
每個(ge) 廠都有一些回收粉、零頭粉、待處理粉，如果有的工件不講顏色，則砂紋是個(ge) 很好的回收站，可以將所有不好處理的粉全部混在一起變成砂紋。

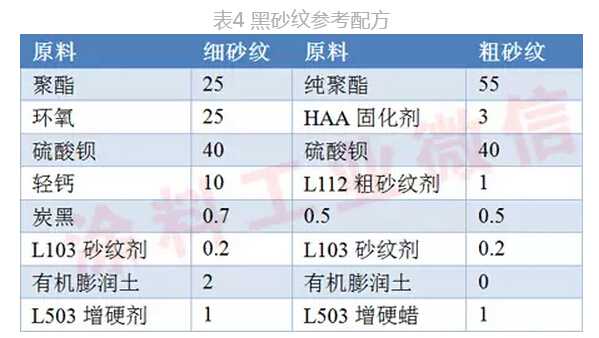

配方中粗砂紋是利用純聚酯粘度大配合粗砂紋劑做粗砂紋，這種粗砂紋顯得粗但不紮。細砂紋可以裝200目甚至更細的篩網，盡量磨細。
綿綿紋又叫水紋，是個(ge) 量比較少的品種，大部分粉末廠不怎麽(me) 生產(chan) ，並以戶內(nei) 綿綿居多，戶外聚氨酯綿綿則更少。
綿綿粉小紋好做好噴，大紋不好做不好噴，戶內(nei) 綿綿紋相比戶外綿綿紋好做。綿綿粉要做好做穩定選擇合適的環氧（戶外則是聚酯）是非常重要的，此外就是綿綿劑，要選擇質量好且穩定的，粉末要適當磨粗些，過120目即可。參考配方如下：

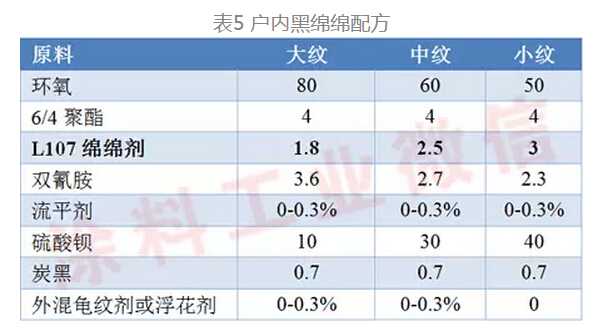

(1)綿綿劑L107是種強烈固化促進劑，環氧雙氰胺固化是比較慢的，在綿綿劑的強烈促進作用下收縮產(chan) 生綿綿紋（水波紋）。綿綿劑加量小則紋大，填料加量少則紋大。

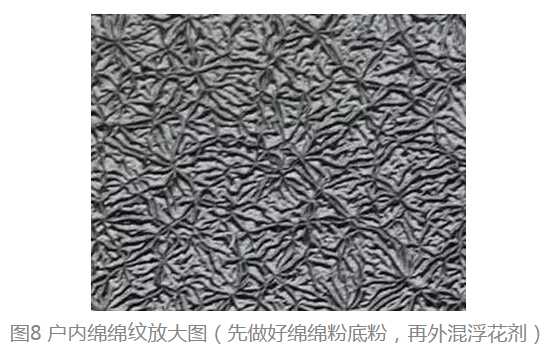

(2)一般大綿綿紋會(hui) 外混浮花劑或龜紋劑改變紋理形成放射狀或雪花狀綿綿紋。這種紋對噴塗是有利的。綿綿粉要適當噴厚，薄了會(hui) 發亮。
(3)配方中加流平劑可消除淚痕或麻點，采用超細雙氰胺代替普通雙氰胺可能更好。
(4)綿綿劑對眼睛和呼吸係統有刺激，使用時要注意通風和勞動保護。通常脫離接觸一個(ge) 星期能恢複。
(5)L107綿綿劑也可以用於(yu) 環氧聚酯混合型以及純聚酯體(ti) 係，他的強烈促進會(hui) 產(chan) 生皺紋或砂紋效果。L107綿綿劑也可以外混，外觀會(hui) 更粗糙。

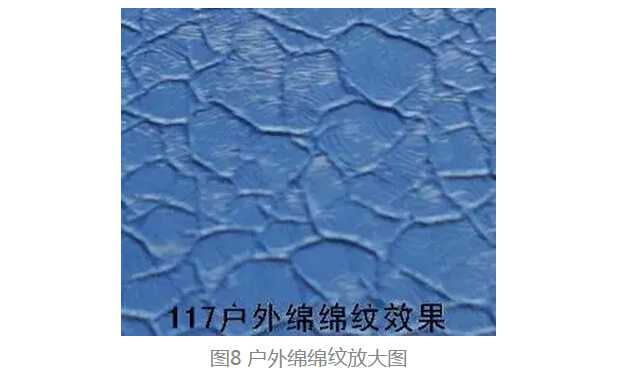

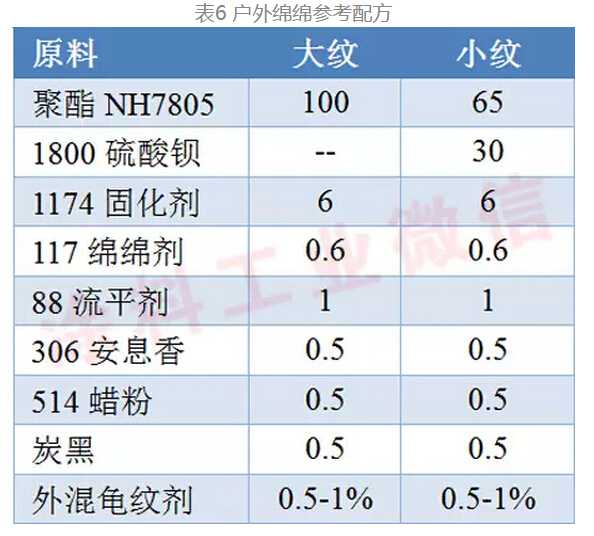

(1)戶外綿綿可以做出比戶內(nei) 綿綿大很多的龜紋，比如邊長10毫米的，或直徑6毫米的龜紋，而且凸起來的筋紋凸的比較高。
(2)戶外綿綿和戶內(nei) 一樣，樹脂的選擇很重要，產(chan) 協的1000H、擎天的7805比較合適，填料少則紋大，填料多則紋小。
(3)戶外綿綿與(yu) 戶內(nei) 綿綿配方結構是一樣的，樹脂（戶內(nei) 是環氧、戶外是羥基聚酯）+固化劑（戶內(nei) 是雙氰胺、戶外是1174）+綿綿劑（戶內(nei) 是107促進劑、戶外是117促進劑）。都是利用促進催化原理讓塗層產(chan) 生收縮形成綿綿紋。

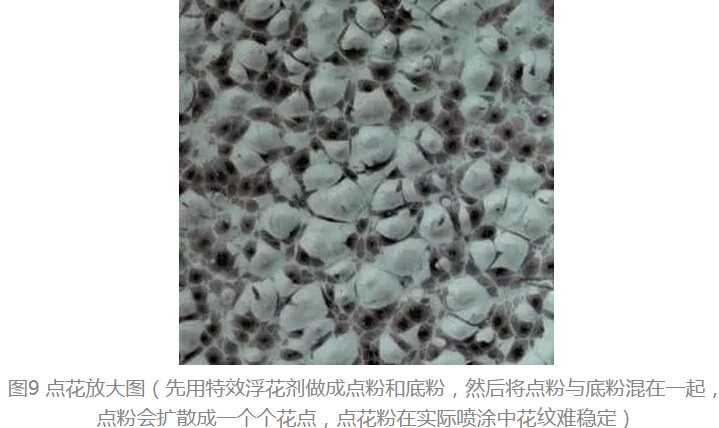

此外還有平時用的比較少的點花（又叫大理石紋）和冰花，見下圖

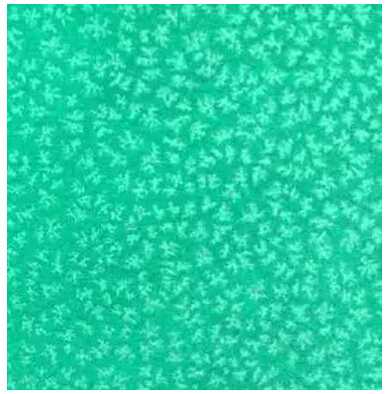

圖10 冰花放大圖（冰花可用環氧與(yu) 丙烯酸樹脂反應，加促進劑、表麵活性劑來做，冰花從(cong) 國外發展而來，國內(nei) 比較少見，表麵有花紋但表麵是平的，一般是無光或亞(ya) 光）
