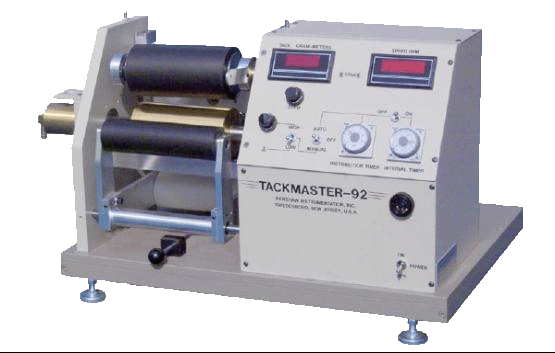

KerShaw Tackmaster-92粘性儀

 Tackmaster-92粘性儀(yi) 簡介
 多年以來，Kershow 公司一直致力於(yu) 實驗室測試儀(yi) 器的創新和發展。本公司雄厚的設計能力保證可以為(wei) 圖像藝術領域提供各類產(chan) 品和服務。
  我們(men) 最新推出的產(chan) 品是用於(yu) 粘性測試的儀(yi) 器――Tackmaster-92粘性儀(yi) ..本儀(yi) 器測試準確、售後服務完善。既可以在實驗室使用也可以在生產(chan) 現場運用。

Tackmaster-92粘性儀(yi) 設計參數
Tachmaster-92.粘性儀(yi) 的設計合理，他的許多零件為(wei) 標準製件，所以維修和保養(yang) 費用較低。以下是對其主要部件的介紹：
2.1  溫度控製係統
 Tackmaster-92粘性儀(yi) 的溫度控製為(wei) 6升水循環加熱係統。該獨立裝置通過兩(liang) 個(ge) 軟管和儀(yi) 器連接。通過連接或斷開軟管連接，我們(men) 可以很方便地控製溫度。
 循環水通過機械密封裝置連接到旋轉筒輥中。這種設計可以方便操作，延長使用壽命。

2.2  上壓輥
 上壓輥由兩(liang) 根高精度的“彎曲梁”支撐。Tackmaster-92粘性儀(yi) 不使用任何可移動的配件。且我們(men) 設置了安全限位裝置用來限製上壓輥的移動範圍。移動整個(ge) 儀(yi) 器時，可以使用固定鎖防止滑動。

2.3  振動輥
 振動輥使用了一個(ge) “箱形支架”以保證他的剛性。整個(ge) 結構在線性的球軸承上側(ce) 向振動。振動是通過不會(hui) 滑動的固定連接來完成。振動輥的壓力由預先安裝並可調節的砝碼提供。振動輥的調節通過安裝在儀(yi) 器前方的旋轉螺栓來完成。

2.4  Tackmaster-92粘性儀(yi) 清潔
 在銅輥下部安裝有清潔條，可以幫助操作者使用後的清潔工作。此外，在上壓輥和銅輥的背麵、銅輥和振動輥的下麵都安裝有可拆卸的擋板。

2.5  調速裝置的驅動
 本儀(yi) 器的驅動為(wei) 3/4 馬力的變速馬達 。銅輥的速度調節範圍是0-2000rpm, 儀(yi) 器麵板上可顯示出即時速度。 銅輥的速度調節是使用直接連接馬達的調速帶，而不是齒輪或其他變速單元。具體(ti) 操作見3.3。
 操作控製（圖見操作麵板）
3.1  粘性指示
 測試時，粘性可以在麵板上數字顯示屏上連續地讀出。使用Tackmaster-92粘性儀(yi) 前，將位於(yu) 數字顯示屏下方的調零按鈕調節至零位。“SPAN”按鈕用於(yu) 校準。
 在儀(yi) 器鄰近控製麵板的部位有數據輸出端口，當其與(yu) 輸出數據記錄裝置連接後，可輸出數據。同時，他也可以直接和數字顯示屏相連。

3.2  速度顯示
 控製麵板上可直接顯示銅輥的速度（單元 rpm）。“SPAN”按鈕用於(yu) 校準。
速度控製
Tackmaster-92粘性儀(yi) 可以提供兩(liang) 檔可調節的速度控製。低速用於(yu) 分配墨水，清潔輥筒、空轉儀(yi) 器。高速用於(yu) 測試，測試時速度需調節至規定的要求。

3.3.1 Tackmaster-92粘性儀(yi) 手動
 將“手動/自動”開關(guan) 調節至手動位置，操作者即可以方便地調節“高/低”開關(guan) 以得到高速或低速運轉。

3.3.2 自動速度控製
 當“手動/自動”開關(guan) 位於(yu) 自動位置時，機器即開始低速的分配墨水，與(yu) 此同時，時間定時器開始工作循環。預定時間到了後，Tackmaster-92粘性儀(yi) 跳入高速狀態， 開始測試工作。結束時，操作者隻要將“手動/自動”開關(guan) 調節至關(guan) 機位置即可。
注意：墨水分配定時器需經長時間的調節以得到合適的墨水分配時間。因此，操作者必須將此作為(wei) 測試要求的一部分記錄下來。

3.4  時間定時器
 時間定時器會(hui) 安預先設定好的間隔時間向操作者發出提示聲響。他可以幫助操作者按規定的時間觀察粘性。Tackmaster-92粘性儀(yi) 定時器帶有兩(liang) 個(ge) 可調的轉盤。橙色的那隻調節“聲音開”；黃色的那隻調節“聲音關(guan) ”或規定的間隔時間。如果不需要的話，可以用“關(guan) 閉”開關(guan) 關(guan) 閉。
 時間定時器隻能在自動操作的狀態下工作。並可以以下任一一種模式工作：
3.4.1 模式一
 在此工作模式下，當操作者將“自動/手動”開關(guan) 調節至“自動”位置時，立即開始啟動。如在墨水的分配階段。
3.4.2 模式二
 在此工作模式下，時間定時器在墨水分配完成後，開始工作。
3.4.3 模式選擇
 打開儀(yi) 器頂部狹長的頂板，裏麵有一股纏繞在一起的綠/橙兩(liang) 色電線團，並且有接線連接器。連上接線器為(wei) 模式一，斷開則為(wei) 模式二。
注意：
 我們(men) 提供額外的電路用於(yu) 和電腦連接。時間定時器就可以傳(chuan) 輸數據，形成自動的數據采集的係統。

3.5  Tackmaster-92粘性儀(yi) 操作
3.5.1 測試前準備
 將“手動/自動”開關(guan) 調到手動狀態，“高/低”開關(guan) 調到高位置。高速控製調節到規定要求的操作速度；
 當速度和溫度穩定且橡膠輥和銅輥相接觸後，將粘性指示調節至零位。隨後，將“手動/自動”開關(guan) 調到“關(guan) ”位置。
 現在可以將時間分配定時器調節至規定的時間，間隔定時器調節至規定的時間間隔。這時，機器已處於(yu) 準備運行狀態。
3.5.2  Tackmaster-92粘性儀(yi) 測試
 將墨水裝入測試試管中（試管隨機附有）。小心除去所有的氣泡以保證可以得到規定要求體(ti) 積的墨水。均勻地將墨水塗布在分配輥上。
 現在，將“手動/自動”開關(guan) 調節至“自動”位置。儀(yi) 器將以低速運轉至時間分配定時器規定的時間。時間到了後，機器直接跳至正常的操作速度。此時間隔時間定時器將自動發出響聲，提醒操作者開始讀數。測試結束時，操作者隻需要將“手動/自動”開關(guan) 調節至“關(guan) ”的位置。

4.0  Tackmaster-92粘性儀(yi) 校準
4.1  速度校準
 當使用Tackmaster-92粘性儀(yi) 手動模式時，將速度檔大致置於(yu) 其中間的位置。使用濾波粘性計，測試銅輥的速度。下一步，使用提供的校準工具，調節電位計的速度。
4.2  粘性校準－使用校準棒
 首先，將校準塊置於(yu) 銅輥的後方，該校準塊標記為(wei) CAL。將防濺擋板挪開。
 置於(yu) 手動模式，速度調節為(wei) 1200rpm。小心的將粘性指示儀(yi) 調節至零位。將校準棒插入校準塊中。
使用所提供的校準工具，調節粘性電位計調節至校準棒上顯示的速度。
4.3  粘性校準－使用標準粘性墨水
 置於(yu) 手動模式，將速度調節至規定的標準墨水的測試速度。小心的將粘性指示儀(yi) 調節至零位。下一步，將墨水分配至輥筒並分布均勻。
 使用Tackmaster-92粘性儀(yi) 所提供的校準工具，調節粘性電位計調節至校準棒上顯示的速度。

5.0  可選數據記錄裝置
 Tackmaster-92粘性儀(yi) 還帶有數據輸出端口。該端口為(wei) 標準配置且安裝在靠近麵板的位置。它直接和數字顯示屏相連且和以下的數據記錄裝置一起使用。
5.1  帶型記錄儀(yi)
 Tackmaster-92粘性儀(yi) 帶型記錄儀(yi) 通過伺服驅動筆提供連續地的粘性讀數。通過調節記錄儀(yi) 可以將粘性刻度改變至希望的範圍。同樣地，通過調節記錄儀(yi) 的速度，可以改變時間刻度。
5.2  數據傳(chuan) 輸
 Datalogger可以提供圖形打印輸出。操作者可以根據要求設定同時記錄時間。
5.3  電腦配置
 該電腦可以提供要求的軟件和數據連接，用於(yu) 對測試結果的數據存儲(chu) 和分析。操作係統為(wei) 菜單形式且可提供幫助。
注意：我們(men) 附有該係統的詳細資料，備索。

6.0  Tackmaster-92粘性儀(yi) 測試和評價(jia)
 測試結束後，我們(men) 必須對測試結果作一些總結和分析。我們(men) 將測試結果可以和標準機械型Inkometer得到的測試結果作一些對比，所有的測試結果都由Kershow公司提供的軟件係統收集，這些結果如下：
圖1――低粘性範圍內(nei) ，Tackmaster/Inkometer的關(guan) 聯性
圖2――中粘性範圍內(nei) ，Tackmaster/Inkometer的關(guan) 聯性
圖3――高粘性範圍內(nei) ，Tackmaster/Inkometer的關(guan) 聯性
圖4――粘性儀(yi) 重複性測試數據
7.0  規格：
Tackmaster-92粘性儀(yi) :
淨重：  約135磅
尺寸：  18×24×16 英寸
電源：  120V 交流，最大10A
穩定控製係統：
淨重：
尺寸：   14×8-1/4×14-3/4 英寸
電源：   120V 交流，最大5A
溫度偏差：  ±0.05℃
循環水容量： 6升
控製器類型： Analog
