Taber耐磨試驗機在鞋麵材料的測試應用

　鞋麵材料的耐磨性能是反映鞋類產品質量優劣的重要指標之一。成鞋在穿用過程中，隨著人腳的活動，鞋頭部位的材料時常會與台階、地麵凸起物等外界環境產生摩擦，鞋裏部位也難免會與腳趾頭和腳麵發生摩擦，如果鞋麵材料不具備良好的耐磨性能，隨著摩擦次數的日積月累，就會引起鞋麵材料褪色、起毛、起球甚至破損等，從而影響鞋的穿用壽命。強化對鞋麵材料的測試把關，篩選出具有高耐磨強度的材料用於鞋頭、鞋裏等容易破損的部位，對提高成鞋整體耐用性能和使用壽命具有重要意義。

以Taber 5135耐磨試驗機為(wei) 代表的旋轉平台、雙頭，因具有操作簡便、結果穩定、適用範圍廣等諸多優(you) 點，已為(wei) 越來越多的國內(nei) 外客戶認可，許多企業(ye) 和貿易商指定用Taber耐磨測試結果做為(wei) 表征鞋材耐磨性能的重要指標之一。

Taber 耐磨試驗機的儀(yi) 器結構和測試原理主要參照ASTM D 3884-2009《紡織織物耐磨性指南 旋轉平台 雙頭法》(Standard Guide for Abrasion Resistance of Textile Fabrics ,Rotary Platform, Double-Head Method)，但目前由於(yu) 缺乏統一的測試規範和穩定的數據支撐，影響了該方法在材料檢測尤其是紛繁複雜的鞋類材料檢測方麵的廣泛應用。

本文主要應用Taber耐磨試驗機對軟麵皮革、人造革、合成革、超纖革、紡織品等常用鞋麵材料的耐磨性能進行實際測試與(yu) 分析研究，重點針對砂輪型號和負荷等試驗條件進行篩選和明確，以便為(wei) 規範相關(guan) 測試工作及進一步製定行業(ye) 標準提供參考依據，並期望擴大國際先進試驗方法在鞋類質量檢測中的應用。

根據中華人民共和國工業(ye) 和信息化部工信廳科[2011]165號文件《關(guan) 於(yu) 印發2011年第三批行業(ye) 標準製修訂計劃的通知》，《鞋用材料耐磨性能試驗方法(Taber耐磨試驗機法)》行業(ye) 標準的計劃編號為(wei) ：2011-2639T-QB，由福建出入境檢驗檢疫局檢驗檢疫技術中心、國家鞋類質量監督檢驗中心(溫州)等共同組成起草小組，負責起草該行業(ye) 標準。目前該標準起草工作已進入送審階段，本文的部分驗證數據來源於(yu) 此製標項目。

1 試驗部分

　　1.1 試驗原理

　　被測試樣放置在一個(ge) 旋轉平台上，通過旋轉平台帶動其上方的兩(liang) 個(ge) 摩擦輪滾動，摩擦輪在一定負荷下與(yu) 試樣進行旋轉摩擦運動來磨損試樣。一個(ge) 摩擦輪朝外，另一個(ge) 摩擦輪朝內(nei) 摩擦試樣。磨耗痕跡為(wei) 一個(ge) 重疊的環形。經過規定摩擦圈數後，根據試樣表麵磨損情況和顏色變化程度，進行分級評定。

　　1.2 試驗儀(yi) 器

　　TABER耐磨試驗機，旋轉平台的旋轉速度為(wei) (60±5)r/min，支撐壓杆通過增加砝碼加大對試樣施加的負荷，可選為(wei) (500±10)g或(1000±20)g，摩擦砂輪按磨損強度依次遞增的順序有CS10、CS17、H18和H22四種型號可選。

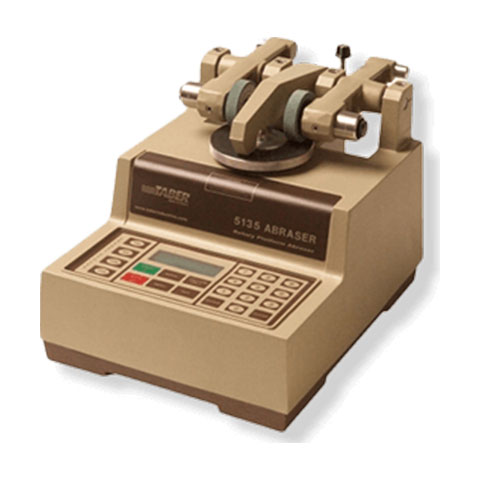

Taber

1.3 試樣製取

取軟麵皮革、人造革、合成革、超纖革、紡織品等5種常見類型的鞋麵材料作為(wei) 試驗樣品，每種類型取3個(ge) 代表性的樣品進行試驗，每個(ge) 試驗樣品各裁取8塊直徑為(wei) (106±1)mm的圓形待測試樣，並將待測試樣對折兩(liang) 次後，用剪刀切去疊角，使其中心形成一個(ge) 直徑為(wei) 6mm的圓孔。試驗結果見表1～表5。

1.4 試驗條件

在溫度( 2 0 ± 2 )℃、濕度( 65% ± 5 % )的條件下進行試驗。試驗前，應將試樣放置於(yu) GB/T22049-2008《鞋類 鞋類和鞋類部件環境調節及試驗用標準環境》要求的標準環境中，調節4h以上。

1.5 試驗程序

將試樣正麵朝上固定於(yu) 旋轉平台上，並將選定的砂輪安裝在支撐壓杆上。選擇合適的負荷後，將支撐壓杆放下，使砂輪與(yu) 試樣表麵接觸，連接並打開吸塵裝置。啟動儀(yi) 器，按計數器設定的旋轉次數進行測試。對於(yu) 鞋麵材料，摩擦次數統一采用500次。測試結束後，取下試樣，檢查並記錄試樣的磨損情況，並用灰色樣卡按GB/T 250-2008《紡織品色牢度試驗 評定變色用灰色樣卡》評定試驗區域內(nei) 的顏色變化情況及色牢度等級。

2 結果與討論

2.1 軟麵皮革的耐磨性能通過測試，得到軟麵皮革耐磨性能的測試結果，見表1。從(cong) 表1可看出：

(1)隨著砂輪磨損強度的增強，山羊皮、綿羊皮和牛軟麵皮等軟麵皮革的鞋麵材料試樣受損程度和變色明顯變化，而試驗負荷對試樣的受損程度影響不大，僅(jin) 是使試驗區域的顏色發生較小變化。

(2)型號為(wei) CS17的砂輪可使軟麵皮革產(chan) 生明顯的磨損和變色，而型號為(wei) H18的砂輪則會(hui) 導致軟麵皮革的粒麵被磨掉和中間層產(chan) 生較嚴(yan) 重的破壞。因此，選用型號為(wei) CS17的砂輪，就可以明確分辨出軟麵皮革耐磨性能的好壞，而對於(yu) 試驗負荷，則應選用1000g，以使試驗變色更為(wei) 明顯。

2.2 人造革、合成革和紡織品的耐磨性能砂輪H22，則會(hui) 使超纖革產(chan) 生嚴(yan) 重破壞。

(2)當砂輪對超纖革的磨損產(chan) 生明顯變化時，試驗負荷的增加會(hui) 加劇試驗區域的顏色發生變化。因此，選用型號為(wei) H18的砂輪可以明確分辨出超纖革耐磨性能的好壞，而對於(yu) 試驗負荷，則應選用1000g，以使試驗變色更為(wei) 明顯。

3 結 論

通過對軟麵皮革、人造革、合成革、超纖革和紡織品等5種類型的常用鞋麵材料的耐磨性能進行測試與(yu) 分析，得出以下結論：

(1)對軟麵皮革的鞋麵材料進行耐磨性能試驗，宜采用CS17的砂輪和1000g的試驗負荷;對人造革、合成革和紡織品的鞋麵材料進行耐磨性能試驗，宜采用H18的砂輪和500g的試驗負荷;對於(yu) 超纖革的鞋麵材料進行耐磨性能試驗，則宜采用H18的砂輪和1000g的試驗負荷。

(2)5種類型的常用鞋麵材料耐磨性能優(you) 劣順序大體(ti) 為(wei) ：超纖革>人造革>合成革>紡織品>天然皮革。在對鞋類產(chan) 品的幫麵進行設計研發時，可根據各種鞋麵材料耐磨性能的優(you) 劣，進行合理的選材與(yu) 搭配，從(cong) 而達到有效提高鞋類產(chan) 品的耐用性能和穿用壽命的目的。

(3)Taber耐磨試驗機法適用於(yu) 各類常用鞋麵材料的耐磨性能測試，其原理科學，試驗步驟合理規範且便於(yu) 操作，試驗結果評定較為(wei) 切合實際，可在此基礎上，形成測試評估各類鞋用材料耐磨性能的標準規範。
