磁性金屬的非磁性塗層厚度如何檢測

不管是在鋼鐵工業(ye) ，還是汽車製造等各個(ge) 行業(ye) ，現在針對磁性金屬的非磁性塗層厚度檢測已經成為(wei) 一個(ge) 熱門話題，而測厚儀(yi) 的應用也就越來越廣泛。

磁性金屬的非磁性塗層厚度如何檢測?

鋼鐵表麵油漆、電鍍及搪瓷等塗層厚度的測量，我們(men) 現在可以采用測厚儀(yi) 進行精密測量。目前比較常用的方法是機械式磁法塗層厚度測量儀(yi) 和磁阻法塗層厚度測量儀(yi) ，下麵來做個(ge) 一一詳細了解。

機械式磁法塗層厚度測量儀

機械式測厚儀(yi) 是采用純機械的方法對磁性金屬基體(ti) 上非磁性塗層厚度進行無損測量的儀(yi) 器。

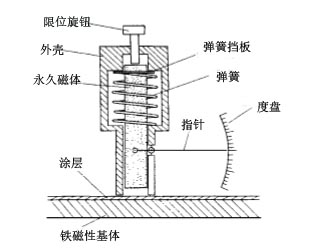

圖解：圖中下部鐵磁性基體(ti) 是被測物體(ti) ,由鐵磁性基體(ti) 和塗層構成，其餘(yu) 部分是機械式磁法測厚裝置，或稱作探頭。

測量原理：探頭的下端與(yu) 被測物體(ti) 接觸，由於(yu) 磁性基體(ti) 和探頭內(nei) 永久磁體(ti) 的磁引力作用，永久磁體(ti) 將克服彈簧的彈力向下移動 ,位移的大小，取決(jue) 於(yu) 塗層的厚度。塗層薄，磁引力大，永久磁體(ti) 的位移就大;塗層厚，磁引力小，永久磁體(ti) 的位移就小。

磁阻法塗層厚度測量儀

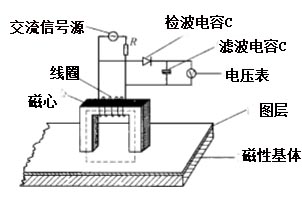

磁阻法塗層厚度測量儀(yi) 也叫渦電流法塗層厚度測量儀(yi) ，圖中核心部件是帶磁心的電感線圈 ,線圈上加有低頻交流信號, 信號在電感線圈內(nei) 產(chan) 生磁通,磁通穿過磁心和被測物體(ti) 的基體(ti) 形成磁回路 ,如圖中虛線所示。

當塗層厚度不同時 ,磁回路的磁阻將不同 ,即塗層厚度較薄時 ,回路的磁阻小;塗層厚度較厚時,回路的磁阻大。磁阻的變化導致了電感線圈的電感量和阻抗的變化。在信號源和內(nei) 阻R參數不變的情況下,電感兩(liang) 端的電壓將隨塗層厚度的變化而變化,即利用此電壓可表征塗層厚度。這時將此電壓送至二極管D檢波和電容器C濾波後 ,經標度變換,送至電壓表或數碼顯示電路,顯示出塗層厚度值。

以上就是磁性金屬的非磁性塗層的兩(liang) 種測量方法，根據不同的產(chan) 品，應該采用不同的測量方法，才能達到更精準的測量效果。
