Defelsko Positector 超聲波壁厚儀UTG C和UTG M的探頭區別

Defelsko PosiTector UTG超聲波壁厚儀(yi) 是一種測量材料壁厚的超聲波測厚儀(yi) ，根據探頭是否具有透漆能力分為(wei) UTG C 和 UTG M兩(liang) 種探頭，分別為(wei) 單回波和多回波探頭。下麵從(cong) 外觀、尺寸、測量功能原理、參數來對兩(liang) 種探頭進行對比。

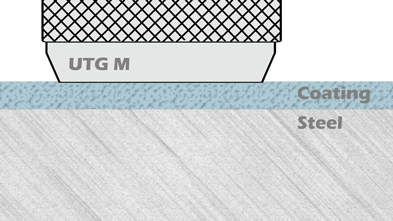

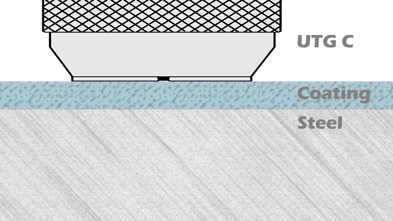

探頭外觀的區別

UTG C UTG M

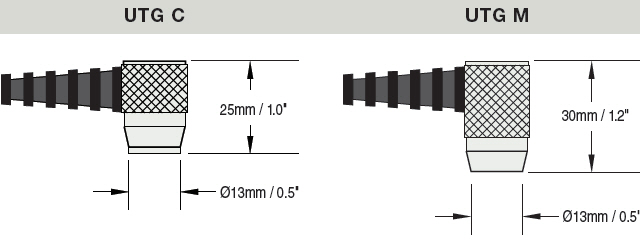

探頭尺寸對比

探頭工作原理對比

PosiTector UTG探頭是通過將一個(ge) 超聲波脈衝(chong) 發射到被測材料。這個(ge) 脈衝(chong) 通過材料向另一邊移動。當它遇到一個(ge) 交界麵，例如空氣(後壁)或另一材料，脈衝(chong) 就會(hui) 返回到探頭。脈衝(chong) 從(cong) 探頭發射到返回探頭所需的時間會(hui) 被測厚儀(yi) 測量，下麵用t1和t2表示。

單回波

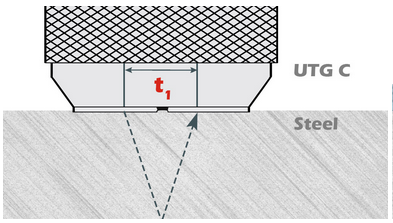

PosiTector UTG C探頭是一個(ge) 雙偶傳(chuan) 感器，帶有自動V路補償(chang) 功能。厚度是有測量的t1(沒有塗層)或t2(有塗層)決(jue) 定的，除以2，然後乘以材料(鋼)的聲速。看下圖1

t2>t1

對於(yu) 無塗層材料t1是直接測量材料厚度。當材料表麵有塗層時，傳(chuan) 播時間增加到上圖所指的t2。

像油漆這些塗層的聲速是比金屬的慢的。因此單回波技術將產(chan) 生的厚度結果會(hui) 大於(yu) 實際組合塗層+金屬厚度。這個(ge) 厚度值會(hui) 包含一個(ge) 顯著更高且未知值的油漆厚度。因此，通過測量油漆厚度，然後用單回波測量的結果來減去油漆厚度來得到一個(ge) 準確的材料厚度值是很難的。

多回波

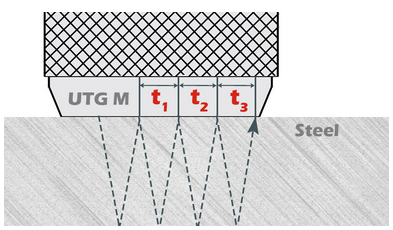

PosiTector UTG M探頭通過測量至少3次連續後壁回波間的時間來確定厚度值。

t1=t2=t3

如上圖，多回波模式隻測量回波間的時間。不管材料是否有塗層，回波間的所有的時間都是相同。在多回波模式下，測厚儀(yi) 是測量t1+t2+t3的時間，將它除以6，然後乘以材料的聲速得到最終的厚度。儀(yi) 器最終計算的厚度是隻有鋼厚度的準確測量值，忽略塗層厚度。

聲速是每微秒或米每秒英寸表示。不同材料是不同的。例如聲波在鋼 (~0.233 in/µs)的傳(chuan) 播速度比在塑料 (~0.086 in/µs)的快。

技術參數對比
