盡可能高精度的分光測試儀-柯尼卡美能達分光測試儀

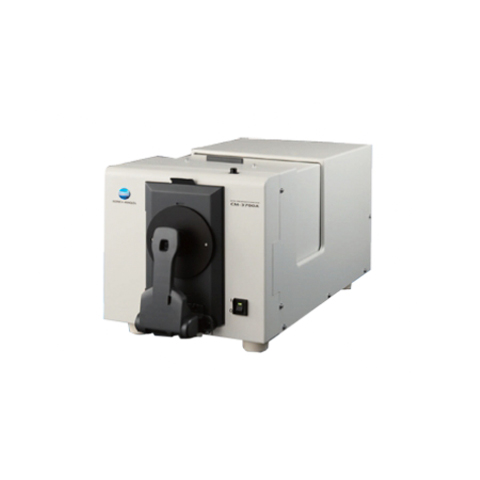

隨著對測量精度及儀(yi) 器分析能力要求的日益增加，特別是來自那些專(zhuan) 業(ye) 的研發人員的需求，Konica Minolta利用其長期在光電領域及色彩測量領域中的經驗，生產(chan) 出了高精度的台式分光測色計— CM-3700d，它不僅(jin) 能滿足研發部門的需要，同時也可以用於(yu) 質量控製部門及配色部門。

分光測試儀(yi) 反射測量可選擇SCI或者SCE測量方式：

SCI(含鏡麵反射光)的測量方式可將樣品表麵的條件對測量數據的影響減至盡可能小，特別適用於(yu) 配色應用領域。

SCE(排除鏡麵反射光)的測量方式與(yu) 專(zhuan) 業(ye) 的視覺評估更為(wei) 接近。

可變的測量區域

根據需要，可以選擇3種測量區域，口徑分別為(wei) 3×5mm，Ø8mm和Ø25.4mm。

可變的UV含量

您在測量含有熒光材料的樣品時，可以將照明光源中的UV成份分成很細的1000級進行控製，從(cong) 而在精度上有所保障。

分光測試儀透射測量

使用d/0(漫射照明/0度接收角)幾何光學係統，可測量如液體(ti) 、薄膜、塑料片等樣品的光譜透射率。

分光測試儀主要用途

適用於(yu) 塑料、纖維、染色、陶瓷工業(ye) 等領域

分光測色儀主要特征

1.是電腦控製下的高精度、高可靠性的固定結構，可通過Windows係統軟件加以操作。

2.采用d/8(擴散照明/8°受光方式)光學係統。

3.測量口徑為(wei) φ25.4mm、φ8mm、3×5mm。

4.可通過d/0光學係統測量透射色。

5.可進行UV光量的調整和熒光色的測量。

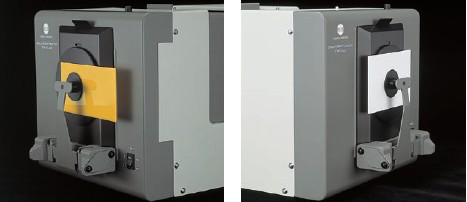

分光測試儀反射色的測量

SCI/SCE的轉換

在SCI上可進行對試料表麵狀態影響小的測量，適合進行色材混合比的管理或CCM。另外，在SCE上可以獲得與(yu) 不含正反射光的目視評價(jia) 結果相近的測量結果。

測量口徑的轉換

分光測試儀(yi) 根據測量的試料，可選擇φ25.4mm、φ8mm、φ3×5mm的測量口徑。

熒光色的測量

通過UV探頭濾波器可在1000步調整UV光線。由於(yu) 可獲得相當於(yu) D65的照明光源，所以它適合測量有紙張、紙漿等的熒光試料。

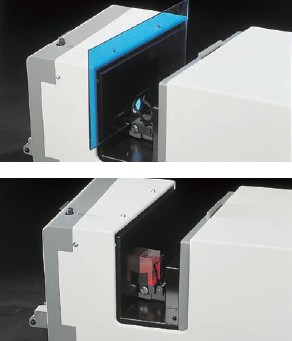

透射色的測量

擴散照明 0°通過受光(d/0)方式可進行透射色的測量。適用範圍廣，從(cong) 玻璃、過濾器等薄片狀、板狀試料到食品、化妝品等液體(ti) 試料均可進行測量。

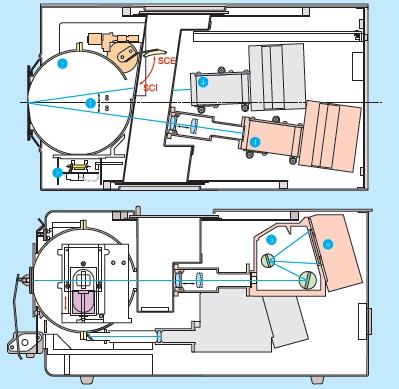

照明受光：

1、照明受光係統

符合ISO7724/1、DIN5033 Teil7、JIS Z8722 條件C的標準。

同時也符合CIE及ASTM的d/0(漫射照明/0度接收)光學結構標準。

2、脈衝(chong) 氙燈光源

高亮度，穩定性好，壽命長並且在測量深色和高飽和度顏色時表現出較佳的重複性。

3、6英寸積分球

由粉末狀硫酸鋇(BaSO4)塗裝在球體(ti) 表麵，具有良好的光學特性，使照明更均勻。

4、雙光束反饋係統

通過傳(chuan) 感器對照明光源放射的光線能量的監控和自動補償(chang) ，可以減少由於(yu) 亮度變化或光譜特性變化引起的測量誤差。

5、全息光柵

更有效地區分不同波長的光，從(cong) 而在測量深色物體(ti) 時具有更好的重複性。

6、矽光二級管傳(chuan) 感器陣列

可以迅速將光信號轉換成電信號。

產品參數

照明/受光係統	反射：d/8（漫射照明，8°方向接收） SCI（包含鏡麵反射光）/SCE（不包含鏡麵反射光）機械切換測量(ISO7724/1、DIN5033 Teil7、JIS Z8722 條件C） 透射：d/0（漫射照明，垂直方向接收）
傳(chuan) 感器	矽光二極管陣列（38組）
分光方式	平麵回折光柵
測量波長範圍	360nm～740nm
測量波長間隔	10nm
半波寬	約14nm
反射率測量範圍	0～200%；分辨率： 0.001%
照明光源	脈衝(chong) 氙燈
測量時間	0.6～0.8秒（輸出數據為(wei) 止）
盡可能小測量間隔	3秒
測量/照明口徑	LAV：Φ25.4mm/Φ28mm MAV：Φ8mm/Φ11mm SAV：3×5mm/5×7mm
重複性	1. 白板校正後，以10秒間隔測量白色校正板30次 光譜反射率：標準偏差0.05%以內(nei) 色度值：標準偏差∆E*ab 0.005以內(nei) 2. 白板校正後，以10秒間隔測量黑板（BCRA，反射率1%）30次 光譜反射率： 380nm～740nm：標準偏差0.02%以內(nei)   360nm～370nm：標準偏差0.04%以內(nei) 色度值：標準偏差∆E*ab 0.05以內(nei)
器間差	以主機測量BCRA Series ІІ 12色板的平均∆E*ab 0.08 以主機測量BCRA Series ІІ 12色板的盡可能大∆E*ab 0.3以內(nei)
溫度波動性	光譜反射率：±0.10%/°C以內(nei) 色度值：ΔE*ab 0.05/°C以內(nei)
透射測量樣品條件	樣品寬度：無限製，厚度：小於(yu) 50mm 透射測量口徑：約Φ20mm
UV調整	馬達控製濾鏡位置，連續變化
端口	USB 1.1
電源	AC 100V/120V/230V 50/60Hz（使用標配的電源適配器）
操作溫濕度範圍	13°C～33°C，相對濕度80%以下（35°C），無凝露
儲(chu) 存溫濕度範圍	0°C～40°C，相對濕度80%以下（35°C），無凝露
尺寸（長×寬×高）	271 ×274× 500 mm
重量	18Kg
標準配件	白色校正板CM-A154，零位校正盒CM-A155，3×5mm目標罩CM-A91，Φ8mm目標罩CM-A92，Φ25.4mm目標罩CM-A93，USB線1F-A21，電源適配器AC-A308，配件盒CM-A156，防塵罩CM-A69
可選配件	透射樣品夾CM-A96，透射零位校正板CM-A100， 比色皿CM-A97、98、99，塑料比色皿CM-A130、131、132 色彩管理軟件CM-S100w
