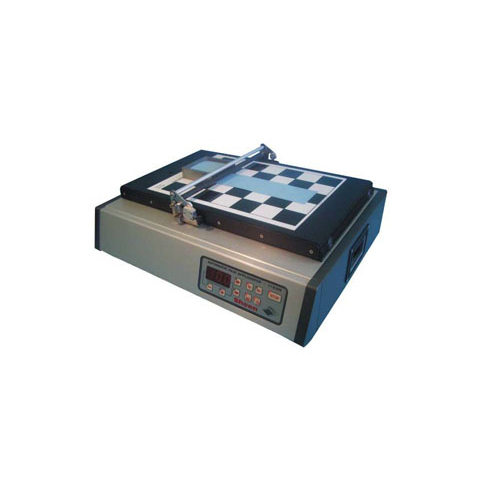

塗漆機

自動塗漆機特點

·麵板支架

帶有磁性的陽極鋁框裝在鋼板上，隻要旋鬆底座上的翼形螺帽，即可

·密封刷

它可以保護噴槍橫向量筒、麵板提升量筒以及噴槍其它零件，避免遭到意外的物質泄漏。

·頂板

不鏽鋼製成的麵板便於(yu) 清潔。麵板支架底座上可提升的蓋子以及槍杆缺口可以防止物質不會(hui) 意外進入噴槍。

·控製麵板

所有的刻度是由不鏽鋼製成，均能抗腐蝕。

·蓋板

不鏽鋼製成的麵板，以及簡便拆卸的緊固零件有助於(yu) 維修工作。

·空氣接入連接管

一個(ge) 1/2英寸BSP的防水壁連通管安裝在機器的右下方。另外還提供一個(ge) 1/2英寸BSP x 12mm 的偶聯管供選擇使用。若使用偶聯管，12mm的尼龍管可以簡便的連接在連通器上，若要鬆卸管子，按下筒夾，推出管子。

·腳輪

裝有四個(ge) 旋轉腳輪，可以使噴塗機自由滑動。當阻止噴塗機移動時，前兩(liang) 個(ge) 腳輪可以起到刹車作用。

·支架

噴塗機的每一邊都裝有支架，方便操縱。

操作自動塗漆機

• ·檢查所有的儀表板，確保固定。
• ·確保密封刷不受阻礙。
• ·檢查噴槍，確保固定，請使用推薦的量杯。
• ·重要提示：在噴塗循環中，保證噴槍杆的清潔，在任何情況下，手都不能靠近密封刷。
• ·在移動測試板之前，檢查循環的完整性，采樣計時器會顯示預設值，塗膜計數器顯示相等的預設值和當前值。
• ·在遇到機械或循環問題時，按下緊急停止按鈕，請參閱“2.12”
• ·一般的操作須知請參閱手冊的第六部分。

安裝自動塗漆機

• ·為了達到盡可能大的穩定性，在縱向移動噴槍時，盡可能好由兩個操作員進行操作。4800N型噴塗機的大概重量為100千克。
• ·主空氣源不超過150psi(10bar)，(空氣消耗量大約為35scfm)
• ·噴槍的空氣源請參閱“3.1”
• ·檢查噴槍是否可以調節麵板達到盡可能高高度。(1.8米)
• ·在安裝前確認前腳輪閥已經裝配好。
• ·如果使用保護蓋，確認安全警告標簽沒有被覆蓋。
• ·接地連接要提供靜電放電裝置，請參看3.3
• ·檢查所有的開關在“關”的狀態，開啟主空氣源，檢查是否有空氣泄漏現象。必須確保在使用噴槍前處理完所有的泄漏現象。
• ·一般的安裝步驟請見手冊的第三部分

清潔自動塗漆機

• ·在做任何清潔工作之前，請先確保斷開空氣源。
• ·確保所有的儀器和標簽清晰可見。
• ·如果重新設置噴塗機，請先斷開空氣源。

自動塗漆機故障排除

• ·按下啟動鍵，無法激活噴塗機
• 按緊急停止鍵，然後按住複位鍵。確認麵板提升和橫向均回到開始狀態。
• ·機器停止循環，麵板支架在移動。
• 在提升時，檢查磁性開關的螺釘是否跳躍。
• 提升量筒的流動限定器需要調節。
• 首先，複位機器，再按開始，觀察對於磁性開關，提升是否過快。若這種情況在量筒的頂部可以調節流動限定器，順時針旋鬆螺釘可降低速度。按複位再測試。
• ·按下啟動鍵，麵板支架提升，但仍然是橫向。檢查信號線後，關閉橫向量筒上的閥門。
• ·在噴塗後，噴槍無阻尼的突然停止。
• 調節橫向量筒可以解決橫向運動的阻尼情況。順時針旋鬆螺釘，增加阻尼或逆時針減少阻尼。
• 阻礙或阻尼隻發生在每次噴塗的盡可能後階段，不影響噴塗速度。
• ·噴槍或麵板支架任意方式的移動，而不是根據編程的順序移動。
• 這有可能是充氣邏輯係統中的錯誤。

塗漆機型號選擇：

型號	說明
1132N	玻璃床(標準型)； 盡可能大塗布麵積為(wei) 420X180mm,整機大小為(wei) 478×350mm
1133N	真空床，符合ASTM823；盡可能大塗布麵積420X180mm， 真空區可塗布麵積為(wei) 250X180mm,
1137	小型機：盡可能大塗布麵積為(wei) 250X195mm
