高亞胺基甲醚化三聚氰胺樹脂

高亞胺基甲醚化三聚氰胺樹脂簡介

高亞(ya) 胺基甲醚化三聚氰胺樹脂為(wei) 部分甲氧基化和高度烷基化的三聚氰胺樹脂，該特點使其結構中含有大量烷氧基/亞(ya) 胺基或高NH功能基團。

高亞胺基甲醚化三聚氰胺樹脂優點

其優(you) 點是無需外加酸性催化劑即可在120-150℃快速固化，水性體(ti) 係中快速固化，漆膜硬度高，固化時甲醛釋放量低。

此外，可與(yu) 含羥基、羧基及酰胺基的功能性聚合物反應，但是這些樹脂也容易發生自縮合反應，其有效當量通常為(wei) 180-240。

可通過添加叔胺類和伯醇類溶劑增加配方的穩定性。

當用於(yu) 溶劑型塗料體(ti) 係時，與(yu) 相應高度烷基化醚化樹脂相比，亞(ya) 胺基樹脂固化膜柔韌性相對較差，VOC含量偏高。

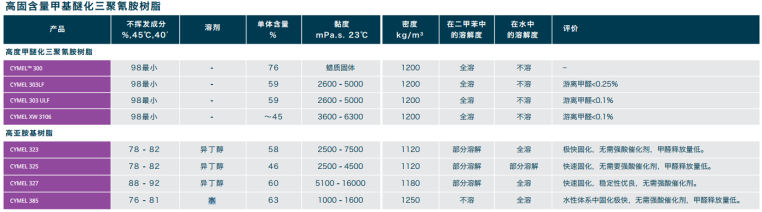

型號列表
