運用數碼顯微鏡快速檢測和分析印刷電路板

在過去的幾年中，實踐證明，數碼顯微鏡在微電子行業(ye) ，尤其對印刷電路板 (PCB) 的檢測、質量控製和保證 (QC/QA) 以及失效分析 (FA) 等工作大有裨益。最近，隨著最新技術的發展，數碼顯微鏡在檢測過程中，愈發顯現其強大功能和超強實用性，進一步提高了工作效率。本文闡述了一些數碼顯微鏡功能的優(you) 勢，例如，用於(yu) 操作和分析的直觀軟件，快速、簡便的放大倍率切換方式，以及可靠調用參數的編碼功能。

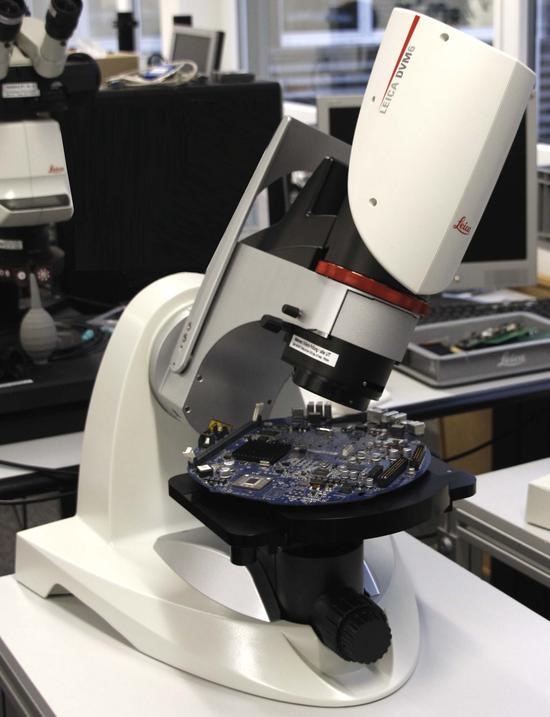

將印刷電路板 (PCB) 當作樣品。

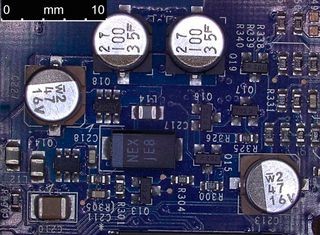

Leica DVM6 記錄的局部 PCB 樣品低放大倍率圖像。

顯示集成電路芯片和焊點的局部 PCB 三維圖像;利用 Leica DVM6 通過 LAS X EDOF(擴展景深)功能捕捉。亦可參見右側(ce) 帶彩色 Z 標尺的相同圖像。

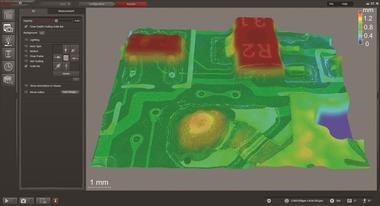

與(yu) 左側(ce) 帶彩色 Z 標尺相同的三維圖像。

Leica DVM6 數碼顯微鏡令用戶能夠更簡單、更快速地記錄高品質的可靠圖像數據，實現快速分析，提高了微電子部件檢測等方麵工作的效率。本報告探討了 Leica DVM6 的下述功能是如何實現更快速、更可靠的工作流程的：

用於(yu) 顯微鏡操作和數據分析的直觀軟件;

高效、快速實現整個(ge) 範圍內(nei) (12:1 至 2350:1)的放大倍率切換;

針對重要參數的編碼功能(自動追蹤和存儲(chu) )，例如，載物台、光學器件、照明、相機設置等，以便隨時快速調用;

注冊(ce) 後，即可下載以下不同語言的免費報告：

英文

德語

法語

意大利語或

西班牙語

.
