純丙烯酸乳膠熒光紫外老化測試案例

由於(yu) 原材料缺乏、價(jia) 格或質量問題，更換配方中的聚合物分散體(ti) 是常有的事情，並非每種純丙烯酸聚合物分散體(ti) 都能為(wei) 配方帶來適當的性能，如耐候性，因此在更換配方前，需要對替換物進行耐候老化測試，評估替換物的保光性。

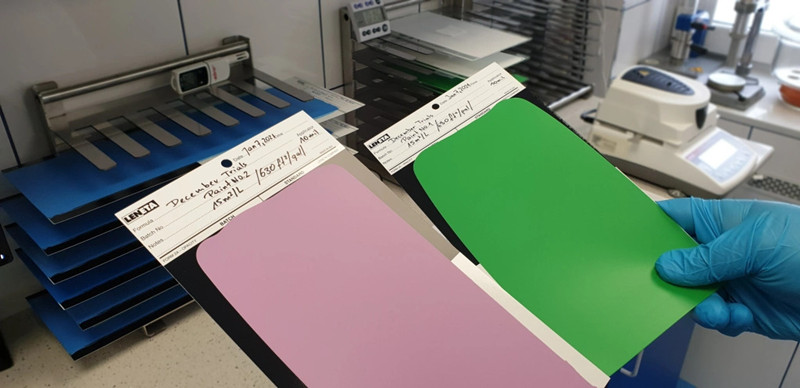

（圖左為(wei) PA 乳膠#1塗料，圖右為(wei) PA 乳膠#2塗料）

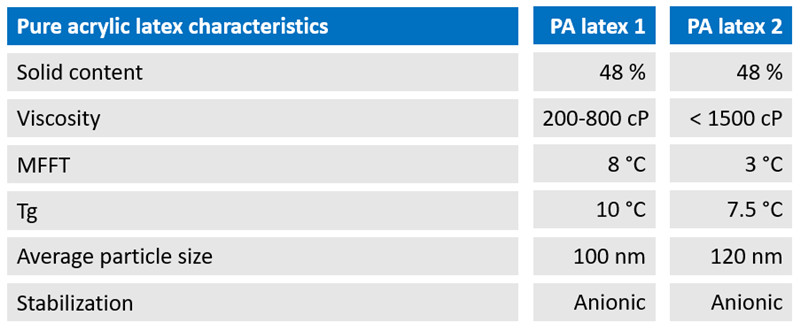

為(wei) 進行研究，製備了含有兩(liang) 種純丙烯酸聚合物乳膠分散體(ti) 塗料（不含甲醛和APEO），具有以下的特性：

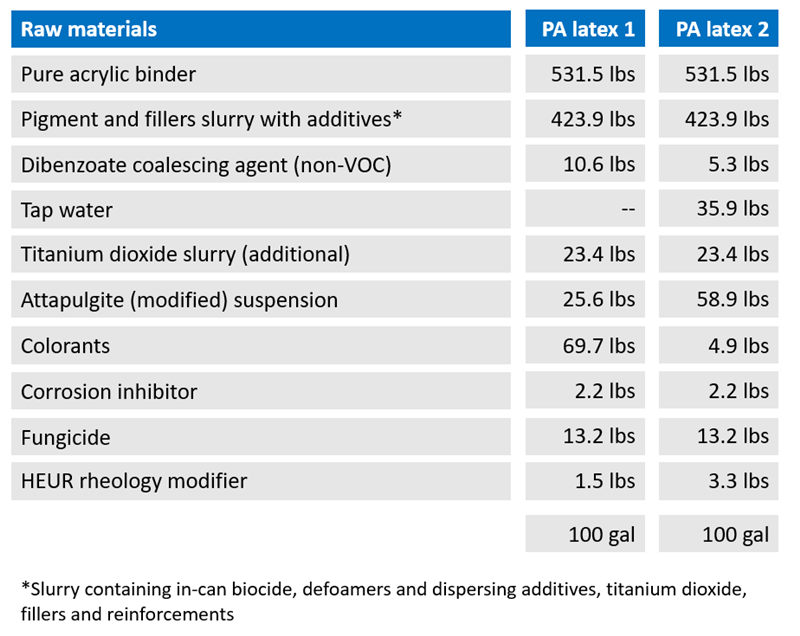

測試使用的塗料樣品是在實驗室中由預先製備的含有分散劑、潤濕劑、罐內(nei) 殺菌劑、消泡劑和金紅石鈦白、填料和增強劑的漿料製備的。將該漿料連同其餘(yu) 成分一起釋放到聚合物分散體(ti) 中。由於(yu) 需要使堿在配方中達到一定比例的白色顏料，因此添加了額外的二氧化鈦漿液。兩(liang) 種測試樣品如下：

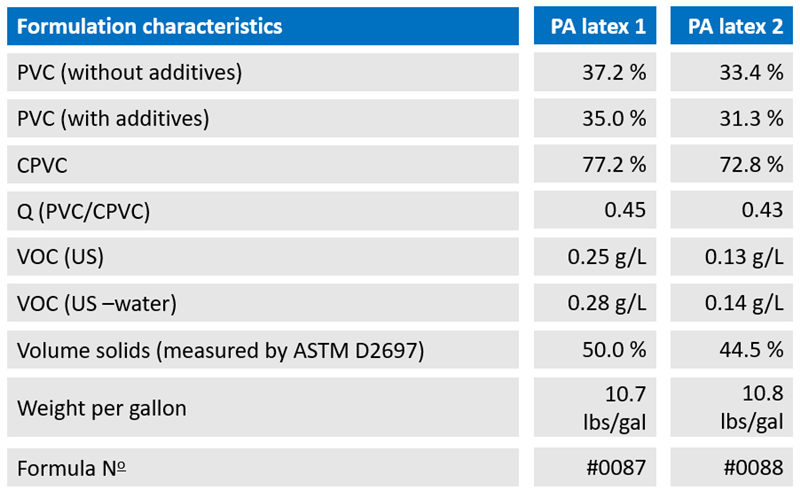

兩(liang) 種樣品的基本配方數據如下。所有這些數據都包括塗料中涉及的著色劑。

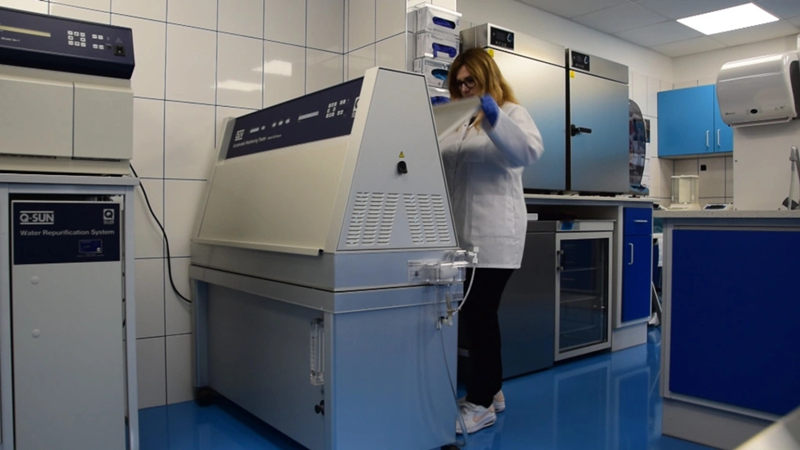

使用熒光紫外老化試驗箱對兩(liang) 種塗料進行保光性測試，根據ASTM G154測試標準，進行測試以下測試：使用UVA-340燈管，在340nm，輻照度為(wei) 1.55 W/m2下，照射8小時，進行0.25小時水噴淋7L/min，在室溫為(wei) 50°C時進行3.75小時冷凝，總測試時間為(wei) 1000小時，每周控製用於(yu) 水噴淋和冷凝的軟化水的pH、電導率和TDS（水電導率保持在最大 3 μS/cm）。

結論

所呈現的兩(liang) 種純丙烯酸聚合物分散體(ti) （PA乳膠#1 和 PA乳膠#2）的比較研究片段顯示了它們(men) 之間的巨大差異。看似相似的聚合物分散體(ti) ，區別顯然僅(jin) 在於(yu) 粘度，MFFT實際上是完全不同的生產(chan) 乳膠漆的原材料。這些差異特別是由於(yu) 表麵活性劑、單體(ti) 、使用的合成方法等導致的隱藏參數。

原材料的每次變化，尤其是聚合物分散體(ti) 的變化，都與(yu) 需要適當的引導材料來正確使用有關(guan) 。將聚合物分散體(ti) 專(zhuan) 用於(yu) 特定類型的填料、PVC 係列或推薦合適的成膜助劑是為(wei) 塗料生產(chan) 商的研發部門提供適當知識的關(guan) 鍵。當塗料行業(ye) 的新手正在從(cong) 事他們(men) 的項目時尤其如此，他們(men) 需要適當準備的起始配方、配方指南和案例研究來展示如何正確使用原材料。
