如何使用Taber磨耗機進行ASTM D4060標準測試

什麽是Taber泰伯爾磨耗測試？

磨耗：在相互接觸的物體(ti) 的相對運動中，表麵材料不斷損耗、轉移或殘餘(yu) 變形的現象稱為(wei) 磨損，是摩擦的必然結果。大多數磨損不僅(jin) 消耗材料、浪費資源，而且直接影響物體(ti) 的壽命和可靠性。磨耗過程非常複雜，影響磨損速度的因素很多：不同的材料、不同的磨損方式、測試環境。泰伯磨損試驗是一種在實驗室模擬材料磨損的方法，廣泛應用於(yu) 各種材料，包括塑料、塗料、層壓板、皮革、紙張、紡織品、地板等。

在本文中，將介紹如何使用Taber磨耗機進行ASTM D4060標準測試。

1 測試範圍

測試方法涵蓋了由對應用於(yu) 平麵、剛性表麵（例如金屬麵板）的塗層產(chan) 生的有機塗層的耐磨性的測定。

2 樣品製備

如果沒有相關(guan) 說明，則取整幅織物的寬度和長度至少50cm，並應在每塊織物末端1m處取樣。

樣品為(wei) 圓盤或正方形，樣品中心有一個(ge) ø6.5mm的孔。測試樣品為(wei) 直徑100mm的圓形或100mm*100mm的正方形。試樣的厚度不宜大於(yu) 6.3mm，試樣的測試厚度可以調整。

除非買(mai) 賣雙方另有約定，否則應在 23±2℃ 和 50±5% 相對濕度下將塗層板放置至少 24 小時。在相同的環境中進行測試，或在從(cong) 環境中移除後立即進行。

3 測試程序

3.1 如果要報告磨損指數或重量損失，將試樣稱重至最接近的 0.1mg 並記錄該重量。

3.2 當需要以mil計算磨損係數時，沿待磨損路徑在多個(ge) 位置測量試樣的塗層厚度，取平均值。

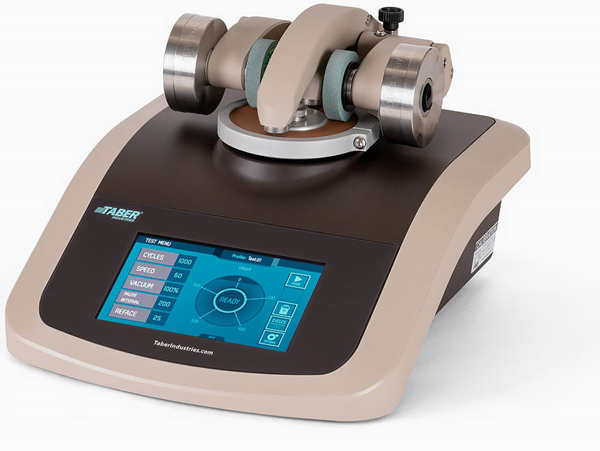

3.3 將試樣安裝在泰伯爾磨耗儀(yi) 的轉盤平台上，待磨麵朝上，用夾板和螺母固定。以一定的負載降低兩(liang) 個(ge) 砂輪，剛好接觸到樣品的表麵。設置轉數，打開吸塵器，開始測試。

3.4 對試樣進行規定的循環次數或直到觀察到塗層磨損為(wei) 止。在確定磨損點時，每隔一段時間停止儀(yi) 器以檢查試樣。

3.5 通過輕刷去除殘留在試樣上的任何鬆散的磨損，並重新稱量試樣。

4 計算

4.1 磨損指數：1000 倍的重量損失，單位為(wei) 毫克/周期，單位為(wei) 毫克。

I = 1000 (A – B) / C

其中：A = 磨損前試樣的重量，mg

B = 磨損後試樣的重量，mg

C = 記錄的磨損周期數

4.2 重量損失：以毫克為(wei) 單位的重量損失，以指定的循環次數測定。

L = A – B

其中：A = 磨損前試樣的重量，mg

B = 磨損後試樣的重量，mg

4.3 每密耳磨損循環數：每密耳膜厚將膜磨損到基材所需的磨損循環數。

W = D / T

其中：D = 將塗層磨損到基材所需的磨損周期數T = 塗層厚度，密耳（0.001 英寸）（精確到小數點後一位）。

注意：在計算磨損周期時，建議放棄第一個(ge) 和最後一個(ge) 讀數，因為(wei) 第一個(ge) 讀數可能會(hui) 受到不平整表麵的影響，而最後一個(ge) 讀數可能會(hui) 受到基材部分磨損的影響。

泰伯爾磨損測試非常有效，是評估基體(ti) 上塗層耐磨性時最常用的測試方法。它不僅(jin) 可以符合ASTM D4060標準，還可以符合ASTM D3884、ASTM D3389和ISO 5470等，如果想了解更多，可以看看泰伯爾磨耗測試儀(yi) 。
