膨脹型水性改性氨基樹脂木器阻燃塗料

木質材料以其獨特的物理力學性能和優(you) 良的學習(xi) 環境特性而廣受歡迎，廣泛用於(yu) 家庭和公共場所。木質材料易燃，火災嚴(yan) 重威脅人民生命財產(chan) 安全。於(yu) 是，施工簡單、成本低廉的膨脹型阻燃塗料應運而生。

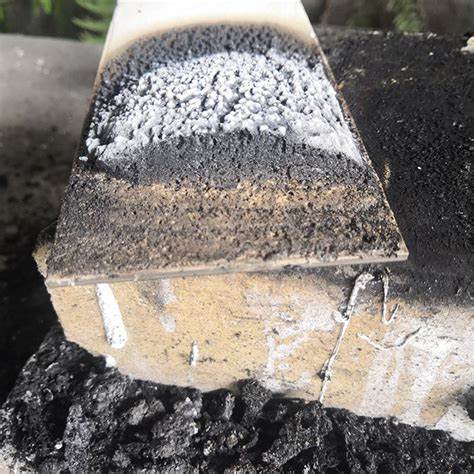

膨脹型防火塗料遇火烘烤時形成均勻、致密的碳泡沫層，可有效保護基材，減少火災隱患。氨基樹脂複合膜的基體(ti) 和聚醋酸乙烯酯樹脂組成，引入磷酸鳥苷脲作為(wei) 低溫脫水催化劑和複合催化劑與(yu) 聚磷酸銨、季戊四醇炭化劑、三聚氰胺和作為(wei) 發泡劑的發泡劑構成水-改性氨基樹脂阻燃塗料，經正交試驗優(you) 化配方，燃燒時間1418s，膨脹倍數70倍以上。

國產(chan) 膨脹型水性改性氨基樹脂阻燃塗料的流變性能測試結果適用於(yu) 鋼網結構，並能滿足低剪切率環境下長期儲(chu) 存和運輸，易沉積凝聚力。錐形量熱儀(yi) 熱輻射功率50kw·m -2，氣體(ti) 體(ti) 積流量為(wei) 24 L·s -1。

國產(chan) 膨脹型水性改性氨基樹脂阻燃塗料、市售阻燃型膨脹型水性塗料、成膜樹脂包覆膠合板（代碼C、A、B）與(yu) 膠合板素板（S-JHB）燃燒性能對比研究結果表明， C 熱釋放顯著減少 煙釋放時間顯著減少 燒蝕阻力大幅延長。熱分析（TG、DSc）、紅外光譜（FTIR）、掃描電子顯微鏡和在線分析光譜（SEM-EDAX）和X射線光電子能譜（XPS）等方法，塗層的形成及其燃燒碳層結構和係統的性質，結果表明，自製膨脹型水性改性氨基樹脂阻燃塗料在不同溫度範圍內(nei) 均能降低失重率，成炭率是成膜樹脂複合脫水催化劑的2.6倍。

膨脹型體(ti) 係與(yu) 成膜樹脂的相互作用是良好的協同作用。塗層燃燒後變成碳，其中大部分有機物消失或顯著減少，碳層表麵，深度結構主要由C、O、P、N元素組成，但在表麵有較多的N元素，組成致密的泡沫結構，且表麵封閉，從(cong) 而表現出優(you) 異的阻燃和抑煙性能。不同溫度範圍內(nei) 的複合脫水催化劑。

膨脹型體(ti) 係與(yu) 成膜樹脂的相互作用是良好的協同作用。塗層燃燒後變成碳，其中大部分有機物消失或顯著減少，碳層表麵，深度結構主要由C、O、P、N元素組成，但在表麵有較多的N元素，組成致密的泡沫結構，且表麵封閉，從(cong) 而表現出優(you) 異的阻燃和抑煙性能。不同溫度範圍內(nei) 的複合脫水催化劑。膨脹型體(ti) 係與(yu) 成膜樹脂的相互作用是良好的協同作用。塗層燃燒後變成碳，其中大部分有機物消失或顯著減少，碳層表麵，深度結構主要由C、O、P、N元素組成，但在表麵有較多的N元素，組成致密的泡沫結構，且表麵封閉，從(cong) 而表現出優(you) 異的阻燃和抑煙性能。
