Defelsko PosiTector 200超聲波測厚儀在塑料上漆膜厚度測量的應用

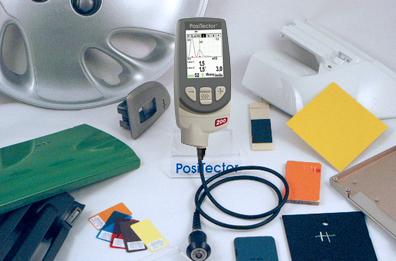

Defelsko製造了手持式、非破壞性超聲波測厚儀(yi) 專(zhuan) 用於(yu) 非破壞性測量塑料上的塗層幹膜厚度。目前許多行業(ye) 使用這種非破壞性技術用於(yu) 質量監控程序。

適用於(yu) 塑料底材測量的兩(liang) 種型號：

1、PosiTector 200 B1(標準型)是經濟的且最常用於(yu) 測量總塗層係統厚度。

2、PosiTector 200 B3(高級型)能夠同時測量總塗層厚度和多塗層體(ti) 係中最多達3層的獨立厚度測量。它也能夠輸出有助於(yu) 詳細分析塗層的圖解。

應用1：測量總厚度

一些塑料塗層係統被應用於(yu) 一些層，以達到他們(men) 所期望的目的。PosiTector 200 B1對於(yu) 使用者隻需要知道最終的塗層總厚度的情況是非常理想的方法。

PosiTector 200是為(wei) 用於(yu) 測量大多數即用塑料塗層應用而設計的。它的測量範圍為(wei) 13~1000微米(0.5~40密耳)，是測量總塗層係統厚度的理想儀(yi) 器。對於(yu) 大多數測試無需校準調整，具有密耳/微米單位切換功能，並且有一個(ge) 大且厚的抗衝(chong) 擊聚碳酸酯顯示屏。

對於(yu) 那些熟悉磁性塗層測厚儀(yi) ，采用超聲波塗層測厚儀(yi) 不僅(jin) 簡單且直觀。該測量方法簡單、無損。

應用2：測量粗糙塗層表麵

粗糙表麵的塗層對任何測量方法都是有挑戰的，超聲波檢測也不例外。而positector 200測厚儀(yi) 是用來處理這些情況。

在微觀層麵，厚度可以不同(見圖2)。準確的厚度測量較好的是在相同的一般位置進行多次測量然後將幾個(ge) 測試結果算出平均值獲得。

圖1 測量粗糙表麵                  圖2耦合劑填充探頭和底材塗層之間的間隙

在粗糙表麵上positector 200通常測量厚度是從(cong) 塗層峰頂部到基材。如圖2種的距離表示。

耦合劑填補了探針和塗層的間隙協助超聲耐磨進入塗層。

嚴(yan) 重的粗糙度會(hui) 使測厚儀(yi) 顯示低厚度值(距離# 2)。這是因為(wei) 回波從(cong) 耦合劑/塗層界麵比塗層/基體(ti) 界麵強。PosiTector 200有一個(ge) 獨特的用戶可調設定範圍的功能來忽略粗糙的回波。

對於(yu) 這些應用，PosiTector 200的存儲(chu) 模式提供了協助。在記憶開啟時， PosiTector 200計算並顯示測量讀數的數量，這些讀數的平均值、標準差，以及最高和最低讀數(見圖3)。在粗糙表麵使用提供的耦合劑比水效果更好。

圖3 為(wei) 在粗糙表麵獲得準確的測量厚度值，PosiTector 200的存儲(chu) 模式用於(yu) 計算測量的平均值

應用3：在多層應用中測量單個(ge) 層的厚度

PosiTector 200 B3既可以測量總塗層厚度和也可以對多塗層體(ti) 係中最多達3層的獨立厚度測量。它還能夠輸出有助於(yu) 詳細分析塗層的圖解。

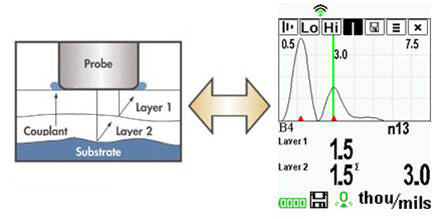

圖4

在上麵的例子中，層1是1.5密耳厚。層2是1.5密耳厚。總厚度為(wei) 3密耳。圖形液晶顯示兩(liang) 個(ge) “峰”，代表兩(liang) 個(ge) 材料接口。進行兩(liang) 步驟過程調整儀(yi) 器來用於(yu) 多塗層測試。

應用4：汽車塑料的測量

目前在汽車的內(nei) 飾及外飾中使用了大量的塑料部件。通常這些塑料部件會(hui) 塗有漆層，以達到美觀和保護的要求。

內(nei) 部部件如儀(yi) 表板、門板、氣囊、方向盤等測量比較困難有兩(liang) 個(ge) 原因。第一，許多部件太小或形狀太複雜而使PosiTector 200的探頭難以接觸恰當。第二，一些零件要麽(me) 塗層太薄要麽(me) 表麵太粗糙而難以測量一致。測量儀(yi) 在塗層厚度在13微米(0.5密耳)及以上且光滑平坦的堅固表麵測量是較好最準確的。

如果PosiTector 200探頭能夠再次接觸測量表麵，外部組件如保險杠、鏡殼、側(ce) 包層等則能被測量。該測厚儀(yi) 能夠測量大對數應用的總厚度，且可以測量一些多層係統總單獨層的厚度。

汽車塗裝係統包含幾個(ge) 塗層。基本型positector 200 B1模型能夠測量這些塗層總厚度。

對於(yu) 更高級型的PosiTector 200 B3進行單獨測量來說，汽車應用中的粘接促進劑和底漆層通常太薄。因此，儀(yi) 器結合了它們(men) 的厚度與(yu) 基本塗層厚度，以產(chan) 生一個(ge) 總的結果。頂部透明的覆蓋塗層是分開單獨測量的。

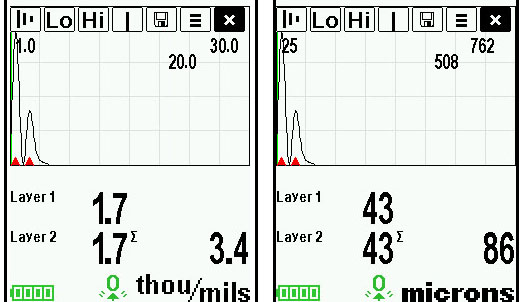

圖5是PosiTector 200 B3測量汽車外部塑料的典型結果。左側(ce) 圖顯示的是使用英製單位(mils)測量的記過。右側(ce) 圖使用公製單位(微米)的等效測量結果。雖然塗層係統包括4層，該儀(yi) 器將前三層厚度(附著力促進劑，底漆，底漆)一起測量，值為(wei) 1.7密耳(43微米)。最後底部透明塗層單獨測量，值為(wei) 1.7密耳(43微米)。總的塗層係統厚度為(wei) 3.4密耳(86微米)。

當最後透明塗層厚度是重要的塗層確定，這樣的結果是有用的。汽車美容專(zhuan) 家借這個(ge) 特點在拋光時查看透明塗層的剩餘(yu) 量。噴塗人員借此特點來確保一致的塗覆厚度。

本文討論的超聲波探頭是8毫米(0.3英寸)直徑的平測量表麵，為(wei) 得到較佳測量結果應使探頭充分接觸塗層塑料。測量曲麵時需要多個(ge) 讀數的平均值以得到一個(ge) 有意義(yi) 的結果。
