桔皮儀

什麽是桔皮儀

車身油漆的顏色、光澤、霧影度和表麵結構等影響著人們(men) 的視覺效果。光澤和映象清晰度常被用來衡量塗層的外觀。即使是光澤度很高的塗膜，其外觀也會(hui) 受到表麵波動度的影響，光澤的變化並不能控製波動的視覺效果，人們(men) 把這種效應稱為(wei) “桔皮”，目前，塗裝行業(ye) 普遍采用桔皮儀(yi) 來測量桔皮的狀況。

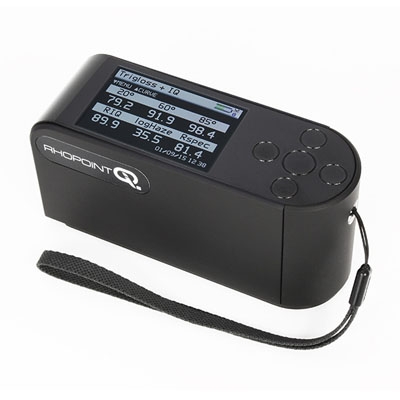

Rhopoint IQ-S桔皮儀(yi) 是一款根據汽車內(nei) 部光澤度測量標準專(zhuan) 門設計的儀(yi) 器。擁有20/60/85°三角度測量，測量精度高，是光澤度測量應用中精度和分辨率都相當高的儀(yi) 器。測量結果可完全兼容現有的Micro-TRI-gloss-S測量結果。

Rhopoint IQ-S桔皮儀可用於以下測量

光澤度

測量從(cong) 表麵反射光的量。

光學結構：應根據樣品表麵使用相對應的光路——啞光：85°，中光澤：60°，高光澤：20°。

峰值光澤度

獲取反射角附近角度的反射光量。

用途：峰值光澤度對於(yu) 表麵紋理非常敏感，用於(yu) 辨別光滑表麵紋理的細微差別。

反射霧影

由表麵殘留物或細微的紋理導致的一種光學效應。

現象：在高強度光源的反射周圍可看到明顯的渾濁外觀、反射對比度損失、光暈和圖案。

成因：分散性差、原材料不兼容、增塑劑不勻、媒介物的質量、烘烤/幹燥/固化條件、拋光痕跡、細微的劃痕、表麵老化、氧化、潔淨度不佳/表麵有殘留物。

反射霧影補償

此儀(yi) 器可補償(chang) 高反射顏料、金屬塗層和特種顏料等塗層的反射，可測量任何待測塗料表麵的反射霧影。

反射成像質量 (RIQ)

RIQ用於(yu) 量化桔皮和表麵波紋等現象。這個(ge) 新參數提供的結果分辨率比鮮映性(DOI)測量更高，更接近人眼對表麵紋理的感知，尤其是汽車外觀等高質量表麵。

RIQ不佳的現象：桔皮、刷痕、波紋或其他表麵紋理，導致反射影像扭曲。

成因：工藝問題、塗料無規則流動、塗料粘度太高或太低、固化前塗料發生凹陷或流動、顆粒尺寸或分布不規則、過度噴塗、不適當的照射和重新噴塗時間不正確、塗料間的兼容性、固化時間和固化溫度不正確。

鮮映性 (DOI)

反映被測表麵反射圖像的清晰度。

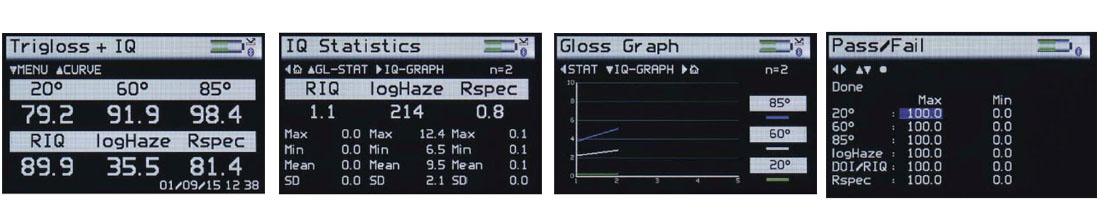

強大的數據統計功能

Rhopoint IQ-S桔皮儀(yi) 擁有自帶完整的統計功能，可對上述測量結果進行圖形趨勢分析和報告。

簡便而強大的數據傳輸功能

用戶可自定義(yi) 批次數據名稱和數據量，實現更快、更有效的報告。使用時無需特殊的軟件。通過USB連接到PC機後，立即識別此設備，可使用Windows Explorer或類似程序快速傳(chuan) 輸文件。

通過藍牙直接輸入數據

通過藍牙可立即將Rhopoint IQ-S桔皮儀(yi) 測量的讀數直接傳(chuan) 輸到PC機/平板電腦上的MS Excel等程序中，很大程度上簡化報告過程。

技術參數

外觀質量評估儀(yi)
20°	在高光澤表麵和金屬樣品上的精確性和分辨率更高（60°測量時 > 70 GU）
60°	一般角度——所有光澤度級別
85°	在啞光表麵上的分辨率更高（60°測量時 < 10 GU）
測量範圍	0-10 GU / 10-100 GU / 100-2000 GU
重複性	±0.1 GU / ±0.2 GU / ±0.2 %
再現性	±0.2 GU / ±0.5 GU / ±0.5 %
測量範圍	20o：0-2000GU 60o：0-1000GU 85o：0-199 GU
標準	ISO 2813、ISO 7668、ASTM D523、ASTM D2457、 DIN 67530、JIS 8741、JIS K 5600-4-7 60°和 85°，符合 20°，性能經過驗證
峰值光澤度
峰值光澤度	20°± 0.09905°
測量範圍	0 - 2000 GU
反射霧影
近鏡麵反射率	在17.2-19°、21-22.8°的範圍內測量；霧影單位HU和LogHU可互相轉換(LogHU)
分辨率	0.1 HU
重複性	±0.5HU
再現性	±1.5HU
標準	ASTM E430、ISO 13803
成像質量 (RIQ)
分辨率	0.1
重複性	±0.2
再現性	±0.5
測量範圍	0 - 100
鮮映性 DOI
分辨率	0.1
重複性	±0.2
再現性	±0.5
測量範圍	0 - 100
標準	ASTM D5767
光澤度校準標準
溯源性	可追溯至 BAM
不確定性	1.1 GU
儀器規格
操作	易於閱讀的全彩屏幕；可調節亮度；6按鍵觸摸顯示界麵

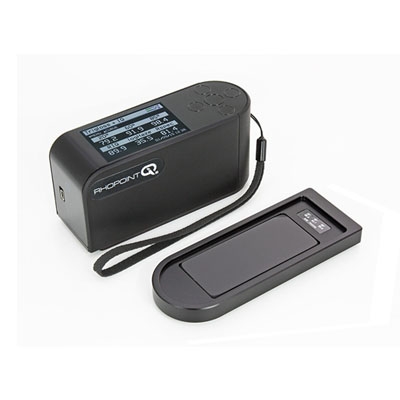

結構	校準底座配有定位檢測器，可實現零錯誤校準
測量	一鍵測量；快速測量；用戶可自定義結果批次名稱
統計分析	盡可能大值、盡可能小值、平均值、標準偏差；所有測量參數
圖形分析	自帶趨勢分析；光澤度和 IQ 值
電源	可充電鋰電池；操作時間超過 17 小時；20,000 個/次以上讀數/充電
充電時間	電源充電器：4 小時
內存	8 MB = 999 個讀數；用戶可自定義批次編號
數據傳輸	藍牙；兼容 PC 機；USB 連接，無需安裝軟件
測量麵積	20°：6mm×6.4mm； 60°：9mm×13.5mm； 85°：4.4mm×44mm； 操作溫度：15 ～ 40℃(60 ～ 104℉)； 濕度：盡可能高 85%，無凝露
尺寸和重量	65 mm x 140 mm x 50 mm（高 x 寬 x 深）； 790 g； 毛重：1.75kg； 包裝尺寸：180mm×330mm×280mm（高×寬×深）
界麵語言	中文、英文、法文、西班牙文、德文、意大利文、土耳其文、日文
