光澤度測量儀

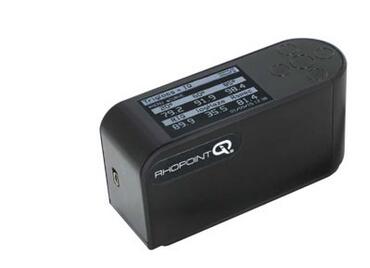

RHOPOINT IQ-S是一款根據汽車內(nei) 部光澤度測量標準專(zhuan) 門設計的儀(yi) 器。

IQ-S GLOSS測量值可完全兼容現有的Micro-TRI-gloss-S測量結果。

同時推出雙角度20/60°和三角度20/60/85°版本，測量精度很高，是所有光澤度測量應用中精度和分辨率盡可能高的儀(yi) 器。

RHOPOINT IQ-S可量化外觀表麵質量，解決傳統的光澤度計無法測量的問題

Rhopoint IQ-S可評估反射成像質量，是先進一款描述光是如何從(cong) 物體(ti) 表麵反射情況的手持式儀(yi) 器。光澤度計通常用於(yu) 測量反射表麵的“光澤”，而對那些會(hui) 顯著降低成像質量的影響因素並不敏感。

橘皮會(hui) 明顯降低成像質量，卻不影響光澤度讀數。使用傳(chuan) 統的光澤度計測量這兩(liang) 個(ge) 測試麵板時，測量結果完全相同。

Rhopoint IQ-S可進行RIQ/DOI測量，量化差別。

反射霧影是與(yu) 塗料和拋光材料有關(guan) 的常見問題。出現反射霧影的表麵外觀“渾濁”，反射成像“淺”。使用 Rhopoint IQs可直接測量評估這一重要特性。

RHOPOINT IQ-S測量

20/60/85°光澤度 • 峰值光澤度 • 反射霧影

反射成像質量 • 鮮映性

反射曲線

光澤度 ——測量從(cong) 表麵反射光的量。

光學結構：應根據樣品表麵使用相對應的光路——啞光：85°，中光澤：60°，高光澤：20°。

峰值光澤度 ——獲取反射角附近角度的反射光量。

用途：峰值光澤度對於(yu) 表麵紋理非常敏感，用於(yu) 辨別光滑表麵紋理的細微差別。

反射霧影——由表麵殘留物或細微的紋理導致的一種光學效應。

現象：在高強度光源的反射周圍可看到明顯的渾濁外觀、反射對比度損失、光暈和圖案。

成因：分散性差、原材料不兼容、增塑劑不勻、媒介物的質量、烘烤/幹燥/固化條件、拋光痕跡、細微的劃痕、表麵老化、氧化、潔淨度不佳/表麵有殘留物。

反射霧影補償(chang) ——此儀(yi) 器可補償(chang) 高反射顏料、金屬塗層和特種顏料等塗層的反射，可測量任何待測塗料表麵的反射霧影。

反射成像質量 (RIQ) ——RIQ用於(yu) 量化橘皮和表麵波紋等現象。這個(ge) 新參數提供的結果分辨率比鮮映性(DOI)測量更高，更接近人眼對表麵紋理的感知，尤其是汽車外觀等高質量表麵。

RIQ不佳的現象：橘皮、刷痕、波紋或其他表麵紋理，導致反射影像扭曲。

成因：工藝問題、塗料無規則流動、塗料粘度太高或太低、固化前塗料發生凹陷或流動、顆粒尺寸或分布不規則、過度噴塗、不適當的照射和重新噴塗時間不正確、塗料間的兼容性、固化時間和固化溫度不正確。

鮮映性(DOI) ——反映被測表麵反射圖像的清晰度。

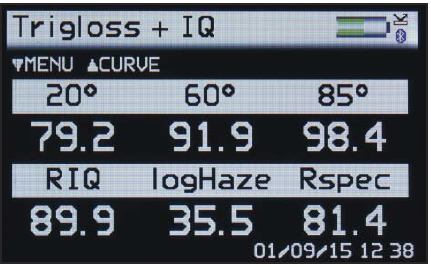

快速測量及數據統計

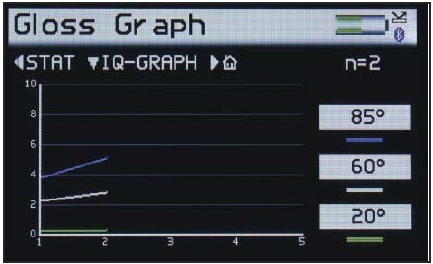

快速測量所有參數。自帶完整的統計功能，可進行圖形趨勢分析和報告。

同步測量所有參數，測量結果、使用日期和時間標記。

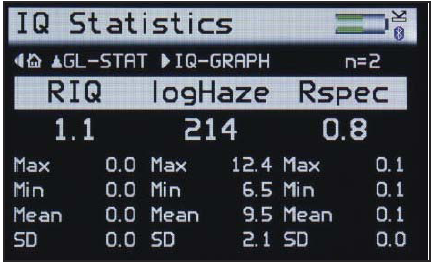

顯示當前批次中讀數的完整統計。

可通過容差設置立即判斷合格或不合格。

簡便而強大的數據傳輸功能

輕鬆進行批量處理

用戶可自定義(yi) 批次數據名稱和數據量，實現更快、更有效的報告。

快速數據傳輸

無需軟件即可進行數據傳(chuan) 輸。

通過USB連接到PC機後，立即識別此設備，可使用Windows Explorer或類似程序快速傳(chuan) 輸文件。

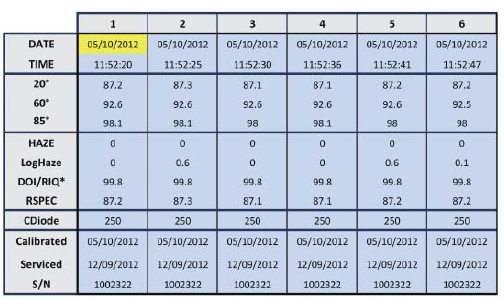

通過藍牙直接輸入數據

可立即將測量的讀數直接傳(chuan) 輸到PC機/平板電腦上的MS Excel等程序中，盡可能大程度地簡化報告過程。

通過Novo-Soft Multi Gauge軟件進行統計分析

使用此軟件，可輕鬆測量、導入和比較數據並將測量結果導出為(wei) PDF、Excel® 或CSV等多種文件格式。

測量規格：

光澤度

提供20/60°或20/60/85°版本

20°在高光澤表麵和金屬樣品上的精確性和分辨率更高(60°測量時 > 70 GU)

60°一般角度——所有光澤度級別

85° 在啞光表麵上的分辨率更高(60°測量時 < 10 GU)

測量範圍： 0-10 GU 10-100 GU 100-2000 GU

重複性： ±0.1 GU ±0.2 GU ±0.2 %

再現性： ±0.2 GU ±0.5 GU ±0.5 %

測量範圍： 20º：0-2000GU/60º：0-1000GU/85º：0-199 GU

標準：ISO 2813、ISO 7668、ASTM D523、ASTM D2457、DIN 67530、JIS 8741、JIS K 5600-4-7

 60°和 85°，符合

 20°，性能經過驗證

峰值光澤度

峰值光澤度： 20°±0.09905°

測量範圍： 0-2000GU

反射霧影

近鏡麵反射率在17.2-19°、21-22.8°的範圍內(nei) 測量;霧影單位HU和LogHU可互相轉換(LogHU)

分辨率0.1HU • 重複性±0.5HU • 再現性±1.5HU。

標準：ASTM E430、ISO 13803

成像質量(RIQ)

分辨率0.1 • 重複性±0.2 • 再現性±0.5

測量範圍： 0-100

鮮映性DOI

分辨率0.1 • 重複性±0.2 • 再現性±0.5

測量範圍： 0-100

標準：ASTM D5767

光澤度校準標準

溯源性： 可追溯至BAM

不確定性： 1.1GU

儀器規格：

操作

易於(yu) 閱讀的全彩屏幕

可調節亮度

6按鍵觸摸顯示界麵

結構

校準底座配有定位檢測器，可實現零錯誤校準

測量

一鍵測量

快速測量

用戶可自定義(yi) 結果批次名稱

統計分析

盡可能大值、盡可能小值、平均值、標準偏差

所有測量參數

圖形分析

自帶趨勢分析

光澤度和IQ值

電源

可充電鋰電池

操作時間超過17小時

20,000個(ge) /次以上讀數/充電

充電時間

電源充電器：4小時

內存

 8 MB = 999個(ge) 讀數

 用戶可自定義(yi) 批次編號

數據傳輸

 藍牙

 兼容PC機

 USB連接，無需安裝軟件

測量麵積

 20°：6mm×6.4mm

 60°：9mm×13.5mm

 85°：4.4mm×44mm

 操作溫度：15 ～ 40℃(60 ～ 104℉)

 濕度：盡可能高 85%，無凝露

尺寸和重量

 65mm×140mm×50mm(高×寬×深)

 790g

 毛重：1.75kg

 包裝尺寸：180mm×330mm×280mm(高×寬×深)
