材料應變成像分析係統

產品簡介

德國Lavision朗維視公司研發生產(chan) 的材料應變成像分析係統是一種先進的光學測量儀(yi) 器，使用數字圖像相關(guan)  (DIC)對固體(ti) 和顆粒樣品進行形狀、應變和變形分析。材料應變成像分析係統高度發達的算法與(yu) 設備技術相結合，創建了一個(ge) 易於(yu) 使用的完整係統來測試材料特性。材料應變成像分析係統擁有便攜式和高度專(zhuan) 業(ye) 化的實驗室專(zhuan) 用型號，滿足不同的研發需要。

德國Lavision朗維視的數字體(ti) 積相關(guan) (DVC)軟件為(wei) 定量圖像分析提供了新的見解。DVC軟件能夠在缺陷和裂紋在表麵圖像上變得可見之前識別它們(men) ，充分顯示樣品體(ti) 積中的應變情況，量化分析材料的位移情況。

應用範圍

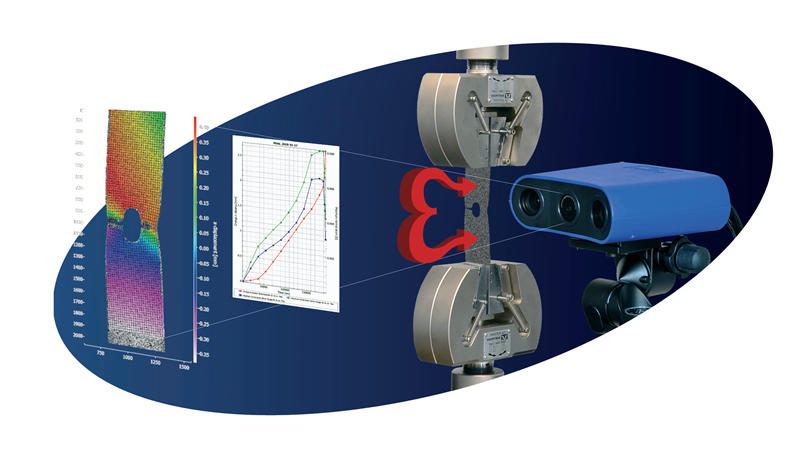

隻要有光學接入，材料應變成像分析係統就能提供一種非接觸、非侵入性的強大方法來測量材料的全表麵變形情況。其應用範圍包括但不限於(yu) 經典材料測試（拉伸、壓縮、疲勞）、動態材料響應（衝(chong) 擊/爆炸載荷、循環測試）、複雜變形狀態（收縮、多軸載荷）、熱力學測試和燃料-結構相互作用（FSI）。

功能介紹

• 完整的相機集成，包括高速設備

• 設備控製單元（DCU）11，用於(yu) 與(yu) 集成A/D轉換器的設備同步

• 在一個(ge) 軟件包內(nei) 完成控製、分析和數據管理

• 對數據後處理的完全控製--您的原始數據始終可用

• 緊湊而堅固的機械結構

• 實時測量延伸儀(yi) 模式，可選擇用於(yu) 應變控製的按比例模擬輸出

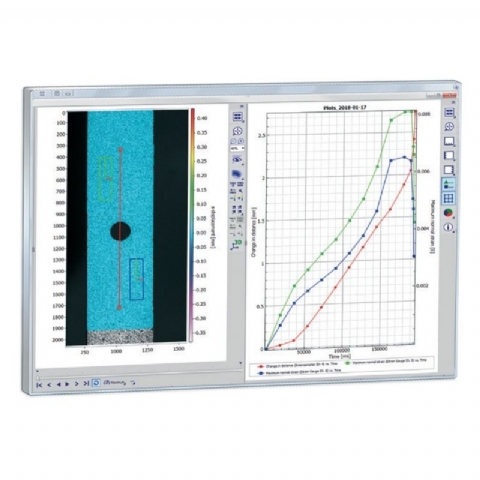

• 全麵的三維數據顯示

• 虛擬測量儀(yi) 和伸長計圖

• 專(zhuan) 用於(yu) MATLAB的插件，導出格式包括ABAQUS INP

• 包括終生的電子郵件和電話支持，以及增量的軟件升級

材料應變成像分析係統遵循一個(ge) 模塊化的概念，允許你在任何時候根據你的要求加裝各個(ge) 硬件和軟件組件。結合設備控製單元和一台或多台攝像機，用戶可以完全控製采集和記錄參數。標準軟件包可作為(wei) 一個(ge) 強大的獨立產(chan) 品，能夠從(cong) 外部來源（如掃描電子顯微鏡）導入和處理圖像。

型號介紹

材料應變成像分析係統可分為(wei) 2個(ge) 基本型號（除了數字體(ti) 積關(guan) 聯軟件），以滿足所有情況和應用的需要。

StrainMaster Compact型號

StrainMaster Compact型號代表了簡單性和尺寸方麵的最終解決(jue) 方案。這個(ge) 預先校準的係統包含兩(liang) 個(ge) 攝像頭和光源，是一個(ge) 理想的低成本係統，適用於(yu) 重複測試應用、教學和難以進入的測量區域等。包括以下組件：

• StrainMasterCompact測量頭

• DaVis DIC 3D軟件

• 包括A/D轉換器的DCU 11控製器

• 三腳架式安裝

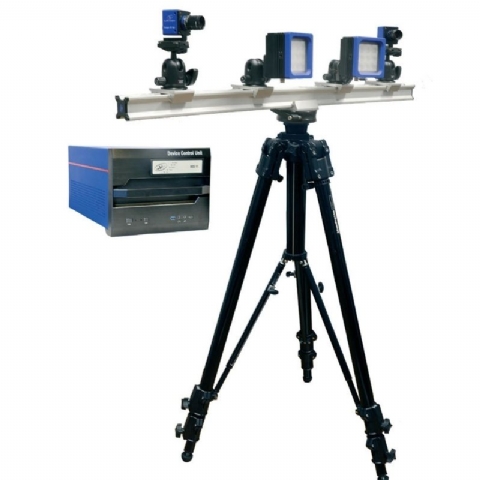

StrainMaster Portable型號

StrainMaster Portable型號是一個(ge) 靈活的平台，適用於(yu) 需要2D或3D DIC能力的不同應用，通常包括以下的組件：

• DaVis DIC 2D或3D軟件

• DCU 11控製器，包括A/D轉換器

• 三腳架的軌道安裝

• LED燈

• M-lite相機（高達16MPix）
