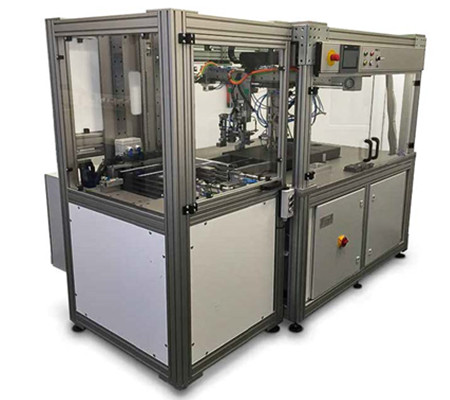

表麵自動掃描儀

實驗室裏很多試板的測量工作都是由人工手動進行，如標準板、色板、批次控製板以及ISO 28199裏描述的複雜又龐大的麵板等。 這個(ge) 過程不僅(jin) 耗費大量的時間，還會(hui) 受到人為(wei) 操作的影響。

Q-Chain®表麵自動掃描儀(yi) (SSA)是 ORONTEC 公司研發的一種自動化測量並評估各種試板的設備。

Q-Chain® SSA工作原理

Q-Chain®表麵自動掃描儀(yi) (SSA)為(wei) 模塊化設計，核心組件是一個(ge) 工作台和一個(ge) 可運動的X/ Y軸移動測量設備(手持式)，可以以點或線的 形式測量樣品。此外，還有一個(ge) 存放樣板的部分，作為(wei) 輸入或輸出模塊，或同時具備這兩(liang) 個(ge) 功 能。

基於(yu) Q-Chain®數據庫，ORONTEC公司開發了 一個(ge) 用於(yu) 定義(yi) 測量任務並進行測量及數據評估的軟件。每一個(ge) 測量工作由一串數字及一個(ge) 條形碼或二維碼標識，貼於(yu) 麵板背後。將需要測量的麵板放進輸入模塊，這些板會(hui) 自動地被傳(chuan) 輸至檢測台。在識別板塊上的標識後，Q-Chain® SSA會(hui) 按照設定好的測量任務進行測量。 測量結束後，麵板會(hui) 被運送至右方的輸出模塊。

模塊化設計

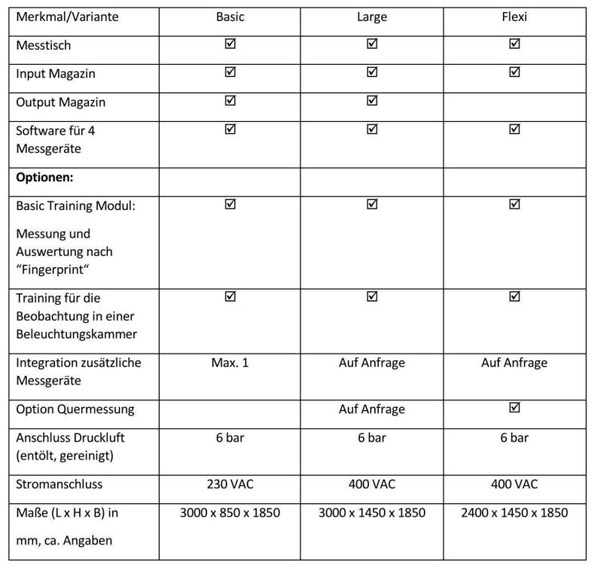

Q-Chain® SSA現有3個(ge) 不同的型號 ，基礎 型、高級型和靈活型。可帶或不帶輸入/出模塊 運行。

基礎型號可測量大小為(wei) 600 x 300 mm的麵 板。高級型號可處理測量的尺寸更大。

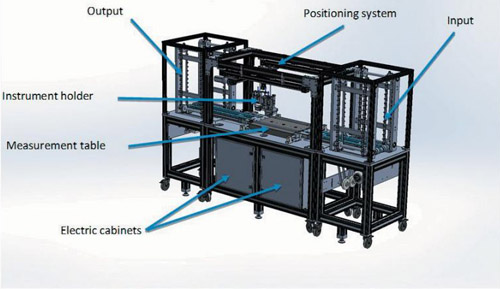

Q-Chain SSA 基礎型與(yu) 高級型號

Q-Chain® SSA 靈活型可以90°旋轉進行測量。 它的輸入與(yu) 輸出功能集合在同一台機器上，這個(ge) 設 計也使整個(ge) 係統比基礎型和高級型號的尺寸短 600mm。

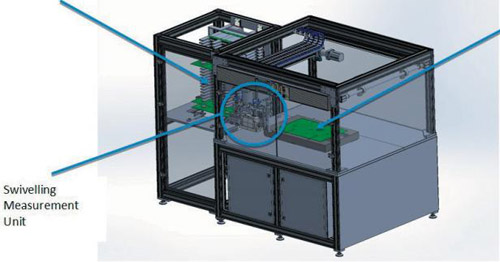

Q-Chain SSA 靈活型

模塊化的設計使測量台集成到現有的自動化環境中或與(yu) 人工操作的結合成為(wei) 可能。

手持式測量設備-集成簡易 綜述

一些手持式的設備如BYKmac分光光度 計，BYK 雙微波掃描儀(yi) ，BYK cloud-runner， 或其他品牌的磁感應膜厚儀(yi) 或光澤測試儀(yi) 等都 可與(yu) Q-Chain® SSA結合使用。不需作任何改動，不同的測試目的選用不同的設備，任何時候都可以進行，且不會(hui) 受操作人的影響。

合適的軟件

該軟件可以輕鬆地管理測量工作的進程和模 板的創建。生成的報告為(wei) MS Excel™格式。設備 由強大的PLC控製，計算機收集並計算測量數 據。數據庫可在本地電腦或內(nei) 聯網端運行。

關於ORONTEC

ORONTEC 是由擁有幾十年測量技術，塗料發展及工藝優(you) 化經驗的專(zhuan) 家建立的一家公司。 使用ORONTEC 產(chan) 品的客戶會(hui) 擁有更高的工作效率，並更了解他們(men) 的生產(chan) 流程及材料。得益 於(yu) ORONTEC的測量技術、軟件以及流程管理的結合。

在測量技術領域我們(men) 開發並製造自動化解決(jue) 方案，從(cong) 而加快測量工藝，降低實驗室人員的 工作負荷。此外，我們(men) 還提供內(nei) 聯和在線測量的解決(jue) 方案。我們(men) 的品牌代表了供應鏈中質量監控的智能的、精細的和集成的係統。

我們(men) 的軟件總是和我們(men) 的測量技術相匹配，它的特點是使用簡單和開放的接口結合到客戶的工序中，這有助於(yu) 對材料及工藝流程的了解。

流程的管理不僅(jin) 僅(jin) 隻是停留在書(shu) 麵上的工作，它是利用現代的方法由六西格瑪模式和精益 化管理把知識轉化為(wei) 實踐。我們(men) 陪伴客戶一起實現事業(ye) 的發展。
