Baty影像測量儀Fusion軟件介紹

發布於：2019-05-05

相關標簽：

在過去十年.Fusion計量軟件一直是是Baty基於(yu) 攝像頭的檢驗係統的基礎。易於(yu) 使用性.先進的邊緣檢測和圖形化報告功能使得這款偉(wei) 大的軟件成為(wei) 測量其他視覺特征所使用的標準。

帶標注的部件視圖

測量結果是以全標注的圖紙格式顯示的。公差範圍內(nei) 的尺寸標注顯示為(wei) 綠色，而超出公差的尺寸標注則顯示為(wei) 紅色，這樣可以直觀地看到被測部件的狀態。

利用標準繪圖做法也可以顯示幾何公差。最終的帶標注部件視圖可以作為(wei) 工程圖直接打印，打印出來界麵如傳(chuan) 統圖紙一樣包含公司信息，顧客和部件信息，日期以及檢驗名稱等。

包含統計過程控製功能

Baty Fusion軟件也能顯示多個(ge) 部件的統計過程控製(SPC)批量信息。給出的信息包括批量中的最大值、最小值、用戶定義(yi) 的西格瑪值、CPK值、平均偏移，以及批量數據的兩(liang) 種不同分析圖表。

易於報告生成

除了上述圖形化表述外，還可以即時生成詳細的報告，以表格化格式針對每個(ge) 被測尺寸顯示特征名稱、名義(yi) 尺寸、實際誤差、上下限和通過(綠色)或未通過(紅色)的標簽等信息。除了部件的縮略視圖和批量/顧客信息外，還可以顯示幾何公差信息。整個(ge) 報告可以以Excel工作簿格式複製，並以電子郵件形式發送。

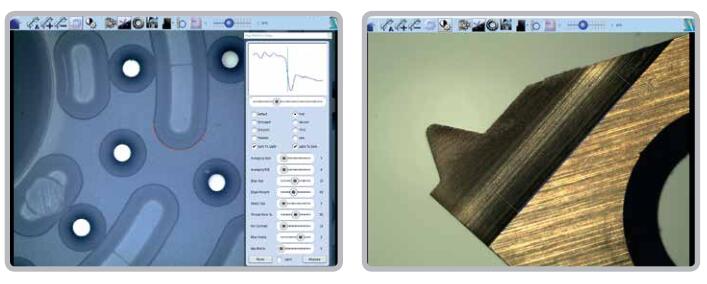

視頻邊緣檢測

視頻邊緣檢測(VED)能確保可重複的測量結果，而無需依賴操作人員的技術。可以瞬時提取數百個(ge) 數據點，計算標準幾伺特征。標準視頻邊緣檢測工具包括弧、圓、線、點、焦點和曲線。

Baty影像測量儀(yi) Fusion軟件介紹

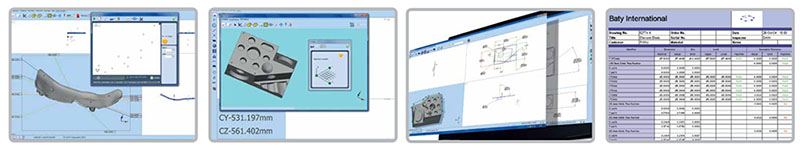

圖像拚接和輪廓掃描

每當XY測量台暫停瞞阿以提取並存儲(chu) 一幅攝像頭圖像。這些圖像還可以“拚接”在—起，從(cong) 而用戶可以在攝像頭圖像視圖中縮小查看整個(ge) 部件。導入的DXF文件可以用作懸浮窗，置於(yu) 拚接圖像的頂部，可視化對比整個(ge) 部件與(yu) DXF文件中的公差帶。如果需要輪廓測量，可以利用曲線工具自動追蹤部件的輪廓。接著，在部件視圖(用於(yu) 報告目的)或拚接的攝像頭圖像上看到所得到的數據點雲(yun) 進。

Baty影像測量儀(yi) Fusion軟件介紹

用戶可以輕鬆添加—個(ge) 輪廓標注，定義(yi) 較佳擬台的輪廓誤差。圖像拚接還可以用於(yu) 陝速抓取大型二維部件上的所有特征。隻需利用“單擊特征”或“區域內(nei) 所有特征”工具，點擊待測特征，就能輕鬆創建—套數控檢驗程序。

兼容接觸式探針

Fusion計量軟件能同時適應接觸式探針測量和攝像頭測量。可以計算針對每種測量係統的偏差，從(cong) 而在同—個(ge) 檢驗中實現無接觸測量的組合。還可以用—個(ge) 可選的探針存儲(chu) 架來實現程序過程中的自動探針更換。對於(yu) 接觸式探針掃描應用，可以使用Renishaw的SP2掃
