輪廓投影儀

BATY R400輪廓投影儀(yi) 具有高清晰的400mm投影屏和300X150mm移動工作台。

選擇數顯顯示，自動尋邊係統。水平可調節光源可提供清晰的投影照明。各種放大鏡頭可供選擇。R400輪廓投影儀(yi) 結構堅固，可適合車間及實驗室使用。

BATY R400輪廓投影儀特點

? 400mm(16”)屏，90度交叉線，及夾持爪

? 鹵素燈照明及影像成型光，綠色濾色片

? 可選鏡頭10X,20X,25X,50X,100X

? 可調節光纖表麵光

? 可調節光源，特別適合螺紋投影

? 工作台帶T型槽，可靈活裝卸各種夾具

? 工作台移動範圍300mm(12”)X150mm(6”)

? 數字角度測量

BATY R400輪廓投影儀型號

XLS：簡易2軸測量顯示器,可測量點到點X,Y和圓弧、角度等。具有相對測量， 相對測量，置零， 預設，打印等功能。 RS232接口，可選擇腳踏開關(guan)

GXL：除XLS點，線，圓弧，角度等基本測量功能外， 還具有測量過程列表和圖形顯示特點。測量程序列表使操作者清晰查看測量過程的公差和報告等。

GXL -E: 除GXL功能外， 還配置自動尋邊。作為(wei) 可選附件，傳(chuan) 感器能在內(nei) 部擬合。

FT-2：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。完整幾何圖形，零件測量視圖可以作為(wei) 測量圖紙打印。 報告包括SPC，PASS或FAIL統計，可輸出到EXCEL等辦公軟件。Windows操作係統19寸觸摸顯示屏。

FT-2E：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。內(nei) 置光學邊緣探測功能可以“在空中”將數據點投射影像傳(chuan) 遞給光線傳(chuan) 感器。內(nei) 置邊緣傳(chuan) 感器在R係列投影儀(yi) 中是可選項。

配置自動尋邊功能，使操作簡單快速，消除人為(wei) 測量誤差。

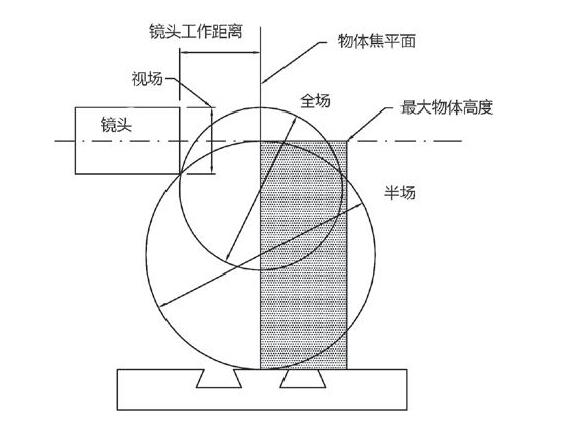

BATY R400輪廓投影儀鏡頭
