測量投影儀

Baty R600測量投影儀(yi) 擁有高清晰600mm(24")投影屏，能夠實現從(cong) 簡單的對比性非接觸式測量，到複雜的具有SPC能力和自動邊緣檢測的編程測量序列。

水平可調節光源可為(wei) 大機器或轉動工件提供理想投影照。

特點：

600mm(24”)屏，90度交叉線，及夾持爪

450mm×200mm(18" x 8")移動工作台，帶T型槽

± 15°工作台角度調節，特別適合測量螺紋和刀具

200mm Y軸操縱杆自動控製係統

可選鏡頭10×,20×,25×,50×,100×

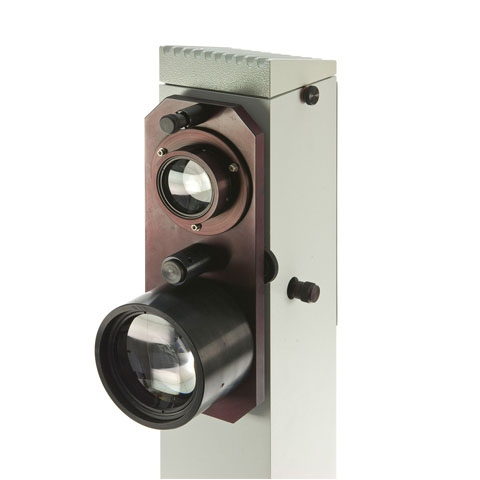

4位轉塔設計

鹵素燈照明及影像成型光，綠色濾色片

全方位簾式護罩

數字角度測量

測量可選項：

Baty R600-XLS測量投影儀(yi) ：簡易2軸測量顯示器,可測量點到點X,Y和圓弧、角度等。具有相對測量， 相對測量，置零， 預設，打印等功能。 RS232接口，可選擇腳踏開關(guan)

Baty R600-GXL測量投影儀(yi) ：除XLS點，線，圓弧，角度等基本測量功能外， 還具有測量過程列表和圖形顯示特點。測量程序列表使操作者清晰查看測量過程的公差和報告等。

Baty R600-GXL -E測量投影儀(yi) : 除GXL功能外， 還配置自動尋邊。作為(wei) 可選附件，傳(chuan) 感器能在內(nei) 部擬合。

Baty R600-FT-2測量投影儀(yi) ：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。完整幾何圖形，零件測量視圖可以作為(wei) 測量圖紙打印。 報告包括SPC，PASS或FAIL統計，可輸出到EXCEL等辦公軟件。Windows操作係統19寸觸摸顯示屏。

Baty R600-FT-2E測量投影儀(yi) ：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。內(nei) 置光學邊緣探測功能可以“在空中”將數據點投射影像傳(chuan) 遞給光線傳(chuan) 感器。內(nei) 置邊緣傳(chuan) 感器在R係列投影儀(yi) 中是可選項。 配置自動尋邊功能，使操作簡單快速，消除人為(wei) 測量誤差。

AB-2-CNC: FUSION PC操作係統， X & Y 軸操作手柄控製和CNC自動測量的位置編程功能。被測工件輪廓圖形顯示，公差，SPC，測量結果列表顯示，可輸出到EXCEL等辦公軟件。

型號對比

代號	描述	功能
R600-GMR	測量投影儀(yi) ，帶兩(liang) 軸自讀數器	基本xy讀數器，帶英寸/毫米換算
R600-GXL	測量投影儀(yi) ，帶QC200讀數器	幾何測量功能和公差
R600-FT2	測量投影儀(yi) ，帶Fusion二維觸屏數碼顯示	帶全報告功能的窗口觸摸屏軟件
R600-FT2-E	測量投影儀(yi) ，帶Fusion二維觸屏數碼顯示&光學邊緣檢測	和FT2-樣，但具備光學邊緣檢

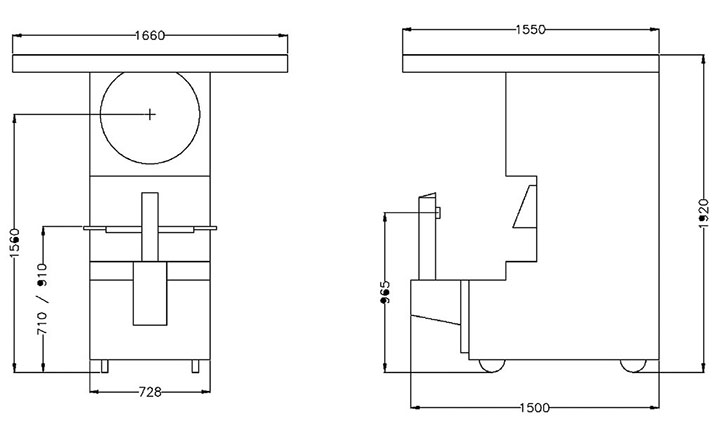

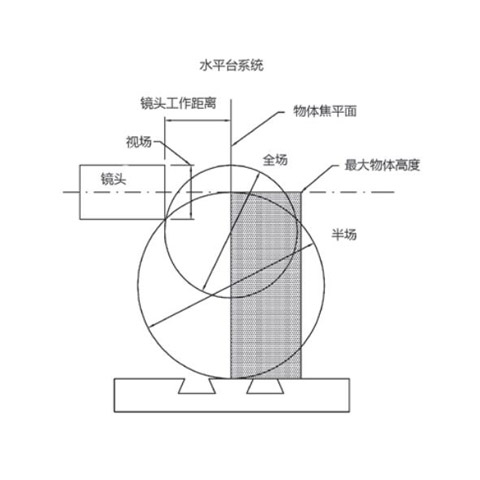

鏡頭參數

鏡頭	202-1850	54-650	202-1852	202-1853	202-1854	202-1855
放大倍數	5x	10x	20x	25x	50x	100x
視場(單位：mm)	120	60	30	24	12	6
工作距離(單位：mm)	245	135	132	106	93	50
最大工作距離(單位：mm)	292	343	343	343	343	195
	406	343	343	343	343	235
