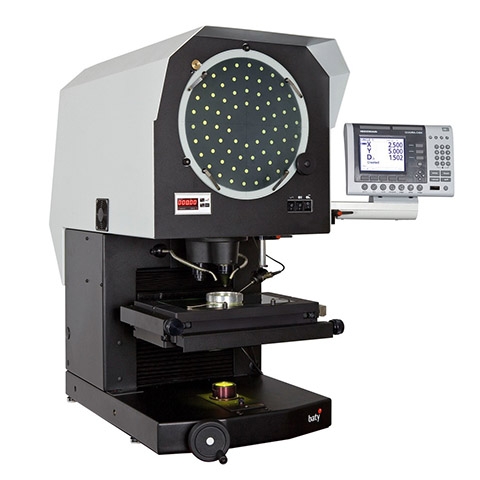

台架式影像投影儀

SM350台架式影像投影儀(yi) 采用全新技術設計理念，350mm (14'')投影屏，它的一個(ge) 顯著特點是它的聚焦軸可用做Z軸的測量軸，這樣用觸摸啟動傳(chuan) 感器便可輕鬆進行Z軸方向測量。另一突出功能就是可具有三個(ge) 物鏡的轉塔，可自由選擇放大倍數而無需重新校準。

特點：

 350mm屏

 數字顯示操作麵板

 多方向光源調節

 堅固的鋼製材料主體(ti)

 高精密滾動軸承

 快速精準的X、Y軸移動

 直立圖像

 清晰的直立屏幕

 250mmX125mm (10''×5'') 移動工作台

屏幕轉動緊固片

表麵光學照明

標配10X鏡頭

測量可選附件：

SM350-XLS台架式影像投影儀(yi) ：簡易2軸測量顯示器,可測量點到點X,Y和圓弧、角度等。

SM350-GXL台架式影像投影儀(yi) ：除XLS點，線，圓弧，角度等基本測量功能外， 還具有測量過程列表和圖形顯示特點。測量程序列表使操作者清晰查看測量過程的公差和報告等。

SM350-GXL-E台架式影像投影儀(yi) : 除GXL功能外， 還配置自動尋邊。作為(wei) 可選附件，傳(chuan) 感器能在內(nei) 部擬合。

SM350-FT-2台架式影像投影儀(yi) ：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。完整幾何圖形，零件測量視圖可以作為(wei) 測量圖紙打印。 報告包括SPC，PASS或FAIL統計，可輸出到EXCEL等辦公軟件。Windows操作係統19寸觸摸顯示屏。

SM350-FT-2E台架式影像投影儀(yi) ：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。內(nei) 置光學邊緣探測功能可以“在空中”將數據點投射影像傳(chuan) 遞給光線傳(chuan) 感器。內(nei) 置邊緣傳(chuan) 感器在R係列投影儀(yi) 中是可選項。 配置自動尋邊功能，使操作簡單快速，消除人為(wei) 測量誤差。

可用選項

自動屏幕安裝式邊緣傳(chuan) 感器(僅(jin) FT2-E型號)

重型櫥櫃

可選電子測量係統，滿足不同的需求(見Baty讀數器選項)

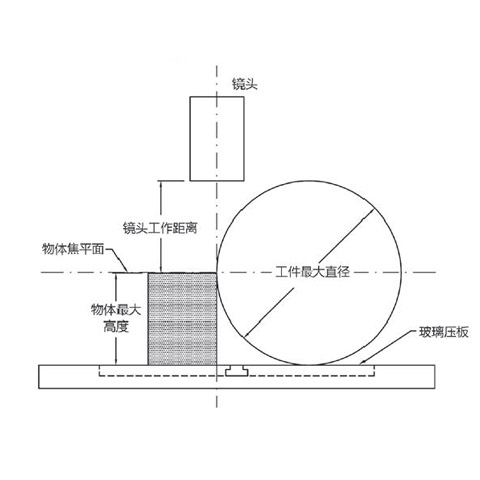

鏡頭參數

代號		122-600	122-601	122-602	122-603	122-604
放大倍數		10x	20x	25x	50x	100x
視場		35	17	14	7	3
工作距離		81	38	31	15	28
最大工作直徑	半場	220	162	52	51	140
	全場	171	130	75	37	97
物品最大高度		114	113	106	111	103

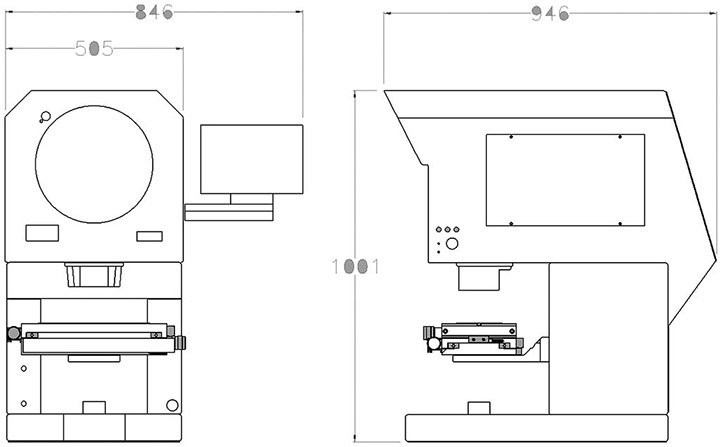

係統結構圖
