Baty影像投影儀讀數器選項

Baty的讀數器選項從(cong) 簡單的LED型GMR顯示器，到大型觸屏式FT2和FT2-E顯示器。這些讀數顯示器都提供幾何和對準功能，但是FT2和FT2-E還能提供基於(yu) 全窗口的報告，包括帶標注的繪圖，統計過程控製數據和批量報告，這些都可以直接從(cong) 數碼顯示器上打印，或者存儲(chu) 在網絡上，

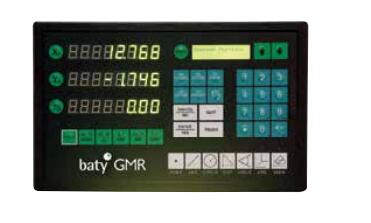

GMR讀數器

·包括傾(qing) 斜特征的在內(nei) 的幾何測量功能

·集成屏幕量角器顯示

·計算機或打印機RS-232數據輸出

·笛卡爾/極坐標

·零、絕對/增量模式

·英製，米製選擇

·明亮易讀的LED顯示

GXL讀數器

·被測特征的圖形化顯示

·半徑、角度、線、點、傾(qing) 斜特征

·英寸、米製、極坐標、笛卡爾坐標

·數據輸出到計算機，打印機

·存儲(chu) 檢驗程序提醒操作人員

·公差

·多語言菜單

·屏幕幫助功能

FT2-手動數據輸入

FT2-E配備屏幕安裝式光纖感應器，可自動輸入數據點。

這兩(liang) 種型號提供同樣的測量功能，配備有帶-維FusionTouch軟件的窗口式數碼讀數器。這些係統均配備—個(ge) 22英寸的垂直定向觸摸屏顯示器。Fusion Touch軟件包括全幾何功能，可測量或構造任何二維特征。這種高度直觀化和易於(yu) 使用的軟件，

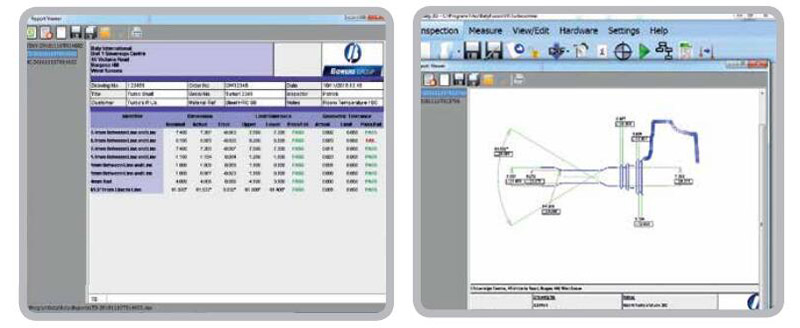

使得用戶可以做出包括幾何公差和真實位置在內(nei) 的標注，然後在部件視圖中定位，從(cong) 而複製出用於(yu) 控製目的的製造圖紙。標注完成的部件顯示在—個(ge) 很大的繪圖區域，可以利用標準“捏合和拖曳”觸屏動作，通過平移和縮放瀏覽部件。這個(ge) 視圖可以很輕鬆轉換為(wei) 圖形化報告，報告包含顯示相關(guan) 部件信息的圖紙邊框。

其他圖形包括形式誤差和SPC圖表。全報告能力包括帶通過/未通過分析結論的表格化標注細節，EXCEL自動鏈接和自動序列編程功能。借此可以“記錄”和回播整個(ge) 檢驗過程.從(cong) 而為(wei) 操作人員提供指南，確保批量中的每個(ge) 部件都能以同樣方式測量.

Fusion Touch讀數器具備的另—個(ge) 強大的專(zhuan) 有特性是可以使用DXF文件。可以導入DXF並將其置頂使用。

用戶可向導入的整個(ge) “置頂”文件運用公差。接著，軟件會(hui) 進行較佳擬合計算，並將置頂文件顯示在輸入的數據點之上。結果會(hui) 出現一係列顏色編碼點構成的可視化圖形，清楚地顯示了超出公差的輪廓區域(見圖像)。

FT2-E:

這個(ge) 型號提供光學邊緣檢測功能.當被投影圖像通過屏幕安裝的光纖感應器時，可以提取數據點。所有R係列投影儀(yi) 中都有—個(ge) 內(nei) 置的邊緣傳(chuan) 感器，針對每個(ge) 鏡頭都可以校準和存儲(chu) 邊緣傳(chuan) 感器，從(cong) 而無需在每次更換鏡頭時校準傳(chuan) 感器。

改進型選項：

FT2和FT2-E數碼讀數器可針對你現有的輪廓投影儀(yi) 進行全麵改造。我們(men) 的服務團隊可隨時裝配新的數碼讀數器以及維修您的老式投影儀(yi) 。我們(men) 將確定您的係統存在的誤差，利用Fusion Touch強大的錯誤糾正能力，我們(men) 能將這些誤差降到最低，同時改善測量能力和係統準確度。

最後，我們(men) 將對您的係統進行全麵校準，並提供關(guan) 於(yu) Fusion Touch功能的培訓服務—這一些都隻需一次現場服務即可完成。
