顆粒物圖像分析儀

產品簡介

德國RJL公司研發的MicroQuick顆粒物圖像分析儀(yi) 特別適用於(yu) 金屬零部件的清潔度分析。該顆粒物圖像分析儀(yi) 的測試方法符合標準VDA-19和ISO-16232。能在幾分鍾內(nei) 完成對濾膜上粒子大小的分析。

應用領域

在汽車製造領域，大量零部件在圖紙上對清潔度有詳細要求，並且要求對殘留物顆粒進行全麵分析和判定。 以下為(wei) 汽車需要使用濾膜分析法進行檢測的一些零部件：

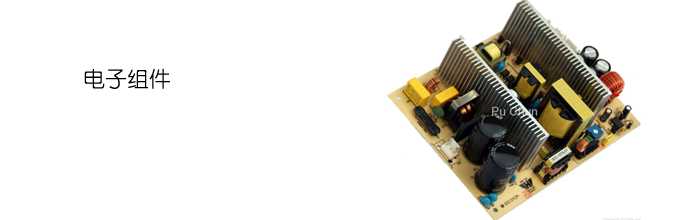

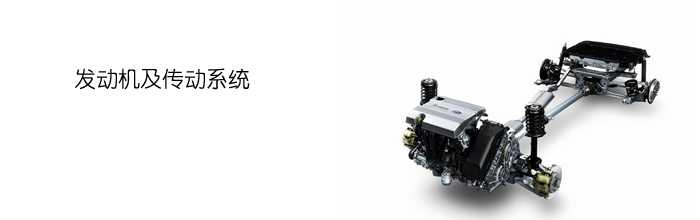

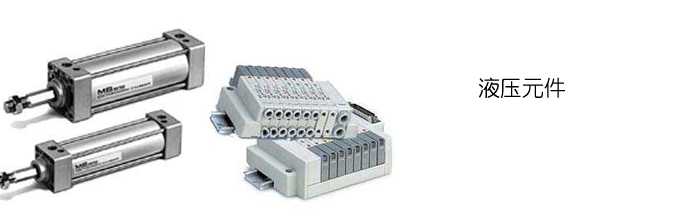

發動機及傳(chuan) 動係統 (閥體(ti) ，凸輪軸，曲軸，變速箱， 車輪等部件)、液壓元件 (ABS，ESP，轉向係統等部件)、油路供給係統 (閥體(ti) ，管件，管路零部件等)、電子組件。

對於(yu) 汽輪機、航空、半導體(ti) 、數據存儲(chu) 、醫療設備、通訊、精密儀(yi) 表，大型工礦設備的磨損監測等同樣適用。

配置與配件

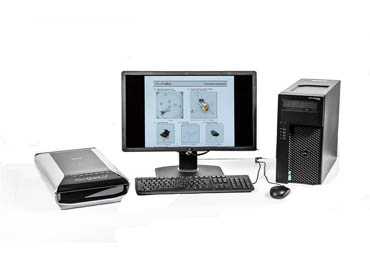

MicroQuick 1001CA顆粒物圖像分析儀(yi)

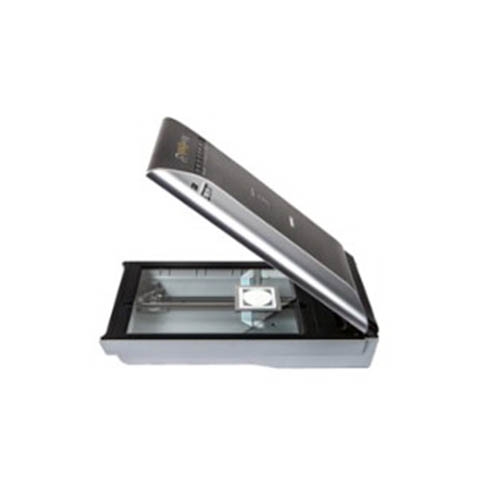

高分辨率掃描儀(yi) (測試濾膜上粒子的數量、尺寸大小、形狀和光澤度)，平板反射掃描儀(yi) 調製解調器，包括Windows計算機、用於(yu) 粒子分析和後期修正的軟件，自動編譯出檢測報告的MicroReporter

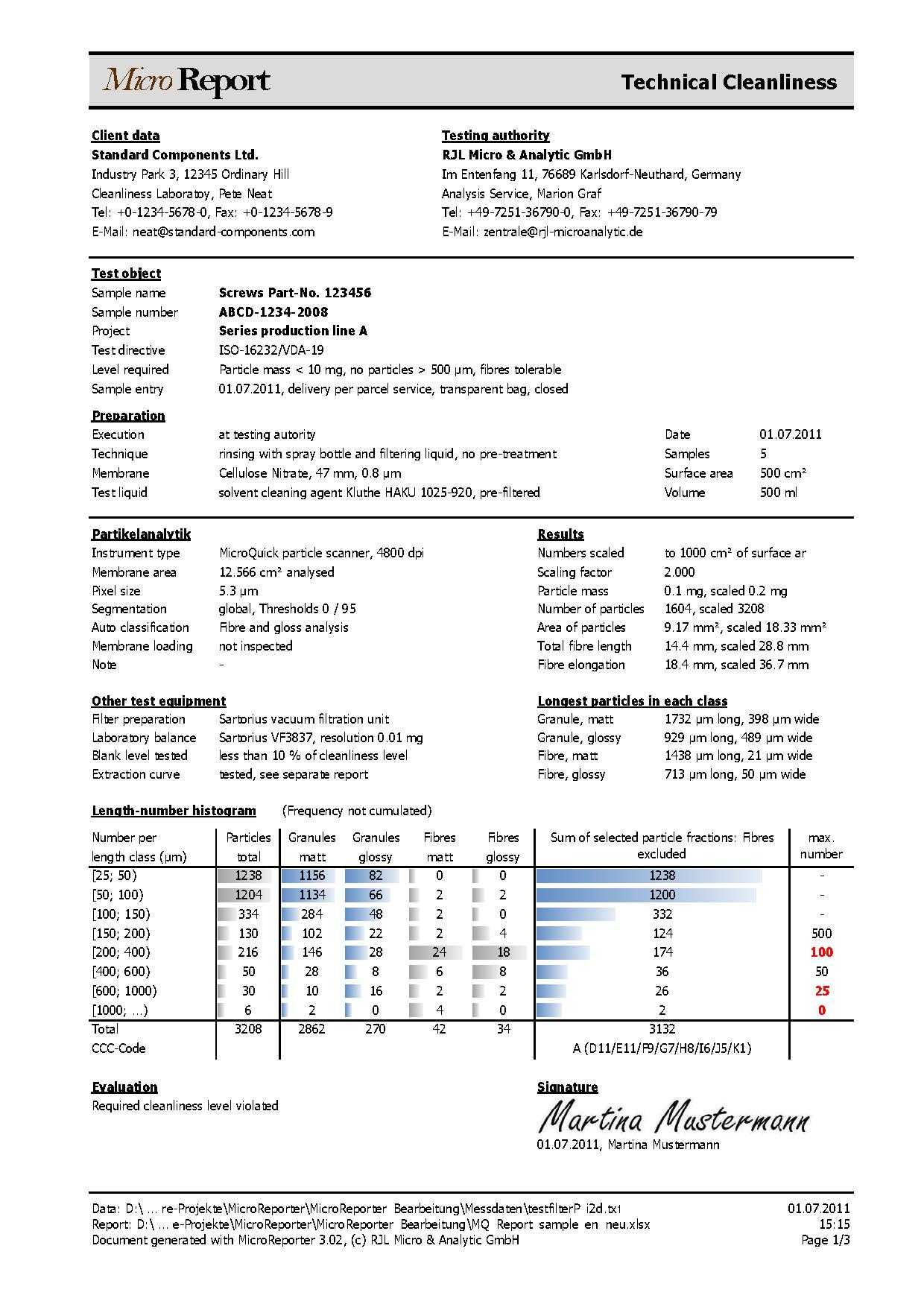

MicroReporter Series 4軟件

該軟件能夠在Microsoft Excel中自動生成清潔度報告，顆粒圖像庫會(hui) 顯示盡可能大的十個(ge) 粒子，而且配有符合VDA-19和ISO-16232標準的模板，方便用於(yu) 進行編輯。

MicroMag微型顯微鏡(可選件)

微型顯微鏡可放大觀察單個(ge) 粒子，濾膜安裝在滑動端口，且該微型顯微鏡的放大倍數可達200倍。

MicroStandard光刻微粒子標準濾膜(標準配置已包含此配件)

光刻微粒子標準濾膜—用於(yu) 檢查掃描儀(yi) 的測量能力，包含用於(yu) 自動校正的軟件

濾膜固定框(標準配置已包含此配件)

這是一個(ge) 用於(yu) 直接掃描濾膜的適配器，濾膜使用固定框裝在一個(ge) 6x6的載玻片上並置於(yu) 掃描儀(yi) 玻璃板，使之或更好地貼合掃描係統。

MicroQuick顆粒物圖像分析儀可測量顆粒物大小

大於(yu) 25微米

符合標準

VDA-19、ISO16232

產品規格

型號：MicroQuick 1001-CA

技術：反射和信息傳(chuan) 輸

圖像格式： 灰度和RGB顏色

分辨率： 4800/6400 dpi

膜 ：25mm 至150mm

掃描麵積 ：反射模式掃描麵積可達A4紙的範圍

係統平台 ：Windows計算機

行業用戶案例
