安捷萊顆粒清潔度分析儀

顆粒清潔度分析儀測試目的：

在汽車製造業(ye) 中，對很多金屬零部件的清潔度有詳細要求，要對殘留物顆粒分級進行全麵分析判定。

簡便的清潔度測試：

1、 簡便的清潔度測試：在3分鍾內(nei) 完成濾膜的測量分析;報告可在Microsoft ExcelTM完成處理。

2、 相對堅實可靠：技術強大的掃描儀(yi) ;近四年內(nei) 沒出現需保修的案例。

3、 零維護：用戶自己完成的自校準過程;自動生成審計報告。

4、 符合標準：VDA-19;ISO-16232

VDA-19&ISO-16232

在2014, 我們(men) 的MicroQuick顆粒清潔度分析儀(yi) (掃描式)由德國汽車工業(ye) 協會(hui) (VDA)經循環試驗測試。因此，粒子掃描儀(yi) 在VDA-19指令中，被指定為(wei) 清潔度測試中顆粒尺寸分析(VDA-19:2015). 新的VDA-19標準已在應用，ISO-16232目前也在修改。相關(guan) 的新ISO-16232計劃在2017年推出。

顆粒殘留量過大的影響:

汽車運行時對部件造成磨損

部件使用壽命縮短

噪音過大

引起閥門阻塞、電路故障、滑動麵卡死

需檢測清潔度的部分汽車零部件：

發動機及傳(chuan) 動係統(閥體(ti) 、凸輪軸、曲軸等部件)

液壓元係統(閥體(ti) ，管件，管路零部件等)

電子組件(線圈、散熱器、緊固件等)

液壓元件(ABS，ESP，轉向係統，製動件，活塞等部件)

油路供給

簡單三步驟：

1、 掃描

2、 分析

3、 報告

安捷萊顆粒清潔度分析儀特點：

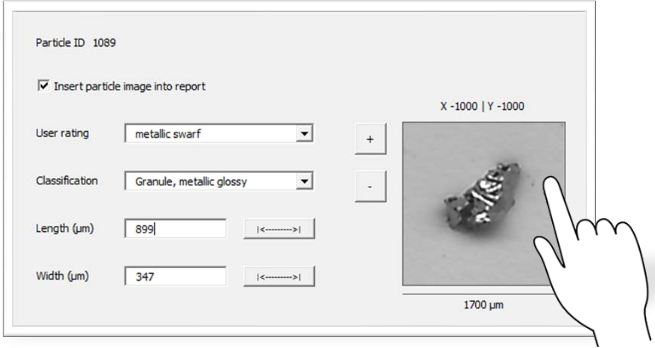

MicroEditor：

手動修複(分離和拚接顆粒)

重新對顆粒分類(纖維、金屬光澤)

長度和寬度測量檢查，用戶對每個(ge) 粒子評級

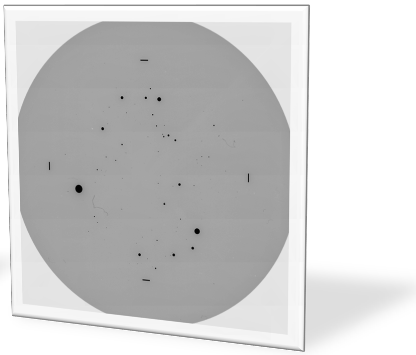

MicroStandard標準：

70顆粒子,尺寸範圍25-1000 μm

100 %保證檢測率

自動的二次校準，得出報告

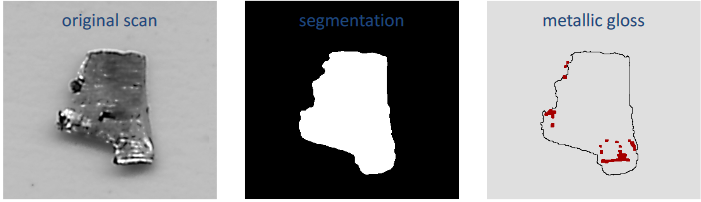

金屬光澤檢測：

金屬反射粒子的全自動化檢測

配有獨特光學濾鏡的平板掃描儀(yi) ，優(you) 化金屬光澤的檢測

RJL Micro &Analytic GmbH專(zhuan) 利技術和專(zhuan) 利申請

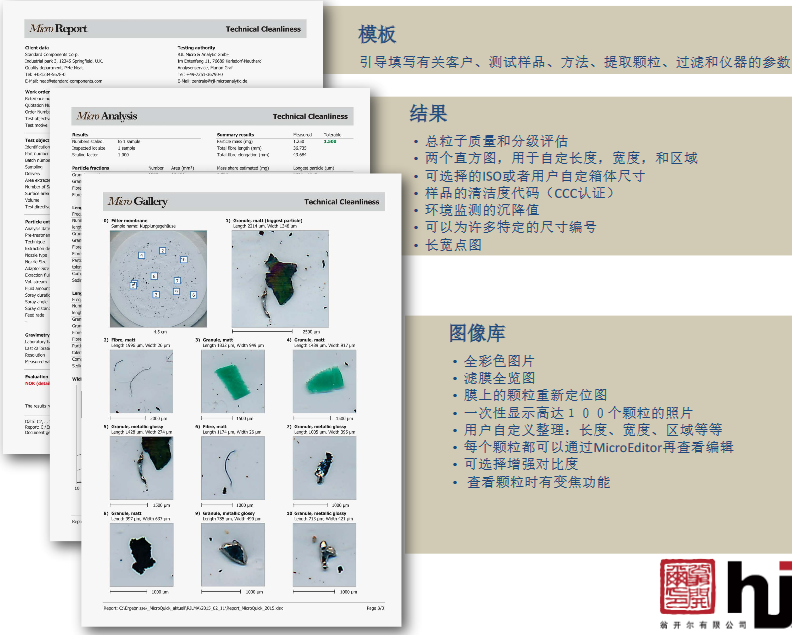

新版MicroReporterSeries 5

模板

引導填寫(xie) 有關(guan) 客戶、測試樣品、方法、提取顆粒、過濾和儀(yi) 器的參數

結果

總粒子質量和分級評估

兩(liang) 個(ge) 直方圖，用於(yu) 自定長度，寬度，和區域

可選擇的ISO或者用戶自定箱體(ti) 尺寸

樣品的清潔度代碼(CCC認證)

環境監測的沉降值

可以為(wei) 許多特定的尺寸編號

長寬點圖

圖像庫

全彩色圖片

濾膜全覽圖

膜上的顆粒重新定位圖

一次性顯示高達100個(ge) 顆粒的照片

用戶自定義(yi) 整理：長度、寬度、區域等等

每個(ge) 顆粒都可以通過MicroEditor再查看編輯

可選擇增強對比度

查看顆粒時有變焦功能

安捷萊顆粒清潔度分析儀配件：

MicroMag：用於(yu) 觀察濾膜的微型顯微鏡50x 和200x。

MicroTrap：用於(yu) 監測環境清潔度的粒子收集濾膜，適用於(yu) MicroQuick。

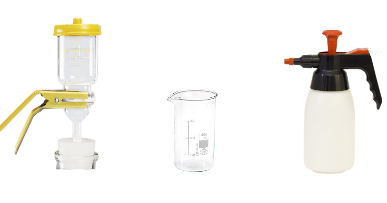

MicroEx：從(cong) 汽車零件上濕法提取殘留汙染物成套實驗室設備。
