自動影像測量儀

Venture Plus係列包括標準Venture的全部功能，以及更大的測量範圍。

更精準可靠

Venture Plus自動影像測量儀(yi) 橋式結構為(wei) 全鋁製，產(chan) 生的慣性和熱質量都比較低。所有軸上都使用空氣軸承.Y向采用—個(ge) 花崗岩橫杆，從(cong) 而增加測量準確性。這樣可確保機器能隨著溫度變化發生均勻膨脹和收縮，將變形和誤差降到最低。Fusion軟件可補償(chang) 環境溫度，因此Venture Plus自動影像測量儀(yi) 是車間環境的理想選擇。關(guan) 於(yu) Fusion軟件詳見《Baty影像測量儀(yi) Fusion軟件介紹》。

通過我們(men) 標準的變焦光學功能和可編程分段式LED表麵光照係統.Venture Plus自動影像測量儀(yi) 提供了其他Venture係統同樣具備的基於(yu) 攝像頭的功能。

數控係統優(you) 化了觸碰式探針的使用。可以將利用觸碰式探針提取的數據點與(yu) 利用視頻邊緣工具提取的數據點結台起來測量，從(cong) 而實現最優(you) 測量速度，減少檢驗時間。

可以安裝個(ge) 探針更換支架，使得在同個(ge) 檢驗中可以使用與(yu) 各種預校準的觸筆相配合的探針。如果需要更換觸筆，係統會(hui) 自動將當前探針模塊放回支架，挑選下一個(ge) 模塊繼續檢驗過程。目前，這個(ge) 功能隻能與(yu) 傳(chuan) 統觸碰式探針技術結合使用，提供終極大格式多感應影像儀(yi) -Venture Plus自動影像測量儀(yi) .

大測量空間

Venture Plus自動影像測量儀(yi) 目前有四種可用型號：

VP-6460：測量範圍為(wei) 640mm x 600mm x 250mm

VP-6490：測量範圍為(wei) 640mm x 900mm x 250mm

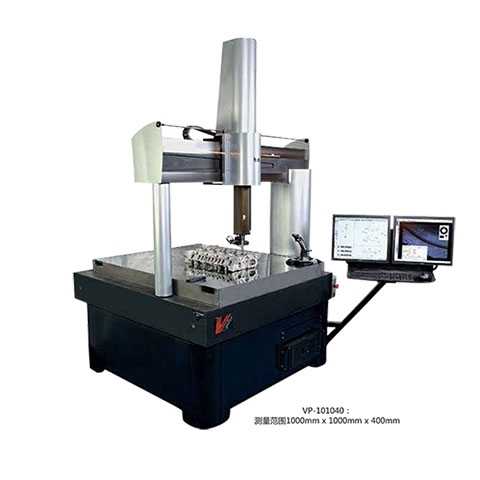

VP-101040：測量範圍為(wei) 1000mm x1000mm x 400mm

VP-101540：測量範圍為(wei) 1000mm x1500mm x 400mm

標準數控係統的特性包括：

指導和重複編程；

可編程分段LED燈光；

0 5微米高分辨率刻度，可增加測量準確度；

CAD導入/導出；

掃描和較佳擬合；

全標注的部件視圖；

包括統計過程控製功能；

單擊輸出到Excel；

自動聚焦；

RenisHaw TP20觸碰時探針接頭；

集成機器支架；

Venture Plus自動影像測量儀的其他特性包括：

剛性、低熱質量橋型結構；

集成6 5:1縮放光學功能；

包含計算機控製器；

數控校準輪廓燈光係統；

250/400mm Z軸測量範圍；

可選自動溫度補償(chang) ；

可選多功能操縱杆，帶彩色觸屏顯示器。

選項包括：

多功能操縱杆，帶彩色觸屏顯示器；

12:1縮放光學功能；

Renishaw SP25掃描探針。

更多Venture Plus自動影像測量儀(yi) 可選項信息請參見《Baty Venture係列影像測量儀(yi) 可選項》。

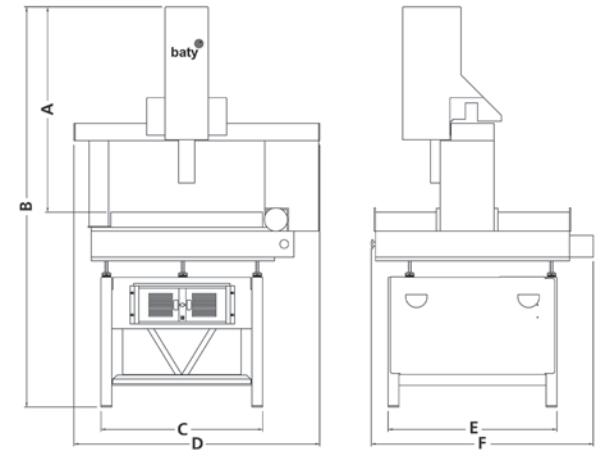

結構圖

代碼	描述	尺寸A	尺寸B	尺寸C	尺寸D	尺寸E	尺寸F
VP-6460	Venture Plus(640x600x250)mm	950mm	1851mm	750mm	1140mm	783mm	1030mm
VP-6490	Venture Plus(640x900x250)mm	950mm	1851mm	750mm	1140mm	1083mm	1330mm
VP-101040	Venture Plus(1000x1000x400)mm	1440mm	2250mm	1380mm	1470mm	1350mm	1470mm
VP-101540	Venture Plus(1000x1500x400)mm	1440mm	2250mm	1380mm	1470mm	1850mm	1970mm
