Baty二維影像測量儀

VuMaster是一款能帶來與(yu) 眾(zhong) 不同體(ti) 驗的二維影像儀(yi) 。

由於(yu) 其具有創新性的相對二維尺度係統，這款巧妙設計的VuMaster沒有常規的移動工作台或者編碼器，而是僅(jin) 僅(jin) 有—個(ge) 可以在測量範圍內(nei) 任意移動的測量攝像頭。它能在較大的測量範圍內(nei) -400mm x 300mm-快速實現準確的無接觸式測量。

因為(wei) 攝像頭在移動，而部件保持不動，所以通常無需既耗時又昂貴的工件夾持裝置。

VuMaster既可以手動操作，它的檢驗程序也能夠被記錄和存儲(chu) 起來。在重放的時候，這些“程序”能指導操作人員按照預定義(yi) 的檢驗程序，重新創造同樣的燈光條件並利用“視頻邊緣檢測”功能自動捕獲特征數據。

最後，會(hui) 生成—份以被測部件的全標注圖紙格式體(ti) 現的報告。

特性

-400mm 300mm大測量範圍

-保證穩固性大理石基座

-配備Fusion二維視覺軟件

-色圖測量技術

-可編程的校準輪廓燈光

-“指導和重複”部件編程

-高級的視頻邊緣檢測功能

-數碼縮放

·配備站立式支架，安裝計算機和22英寸顯示器

·可編程分段LED表麵環形燈光

·電動型自動聚焦

-圖像抓取

-自動檢驗回放

-可用計算機數字控製模式和手動模式

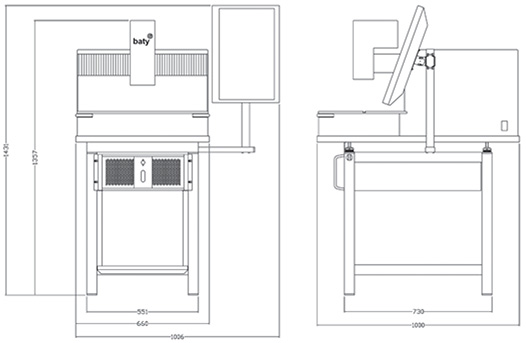

產品結構圖

產品代碼描述

VM2-4030-2D-M	VuMaste,手動款，包括22英寸液晶顯示器
VM2-4030-2D-C	VuMaster計算機數字控製款，包括22英寸液晶顯示器
CAL-MAG-2	玻璃校準片

技術參數

可選項

CAD對比軟件

可以導八三維CAD模型(STEP或IGES格式)，並將其顯示在浮動窗口中。要對CAD模型進行簡單的部件坐標對準操作，可以利用觸碰式探針或視覺功能在部件表麵任何地方提取數據點。接著，這些數據點可以顯示在CAD模型上，並按照它們(men) 與(yu) 名義(yi) 表麵的距離進行分類，從(cong) 而進行三維輪廓分析。

CAD編程軟件

利用CAD模型定義(yi) 待測特征.可以在部件製造之前就能創建觸碰式探針檢驗程序。這樣就能創建數控程序模板，其中包含所有必要的已計算的xyz方向移動。可以在遠程計算機上將這種功能用於(yu) 離線變成。

SA一196雙V型支座和中心架

2510和3030 Venture型號配備鑄造的V型座和擴展的中心。

UFB3030萬用夾具基座

萬(wan) 用夾具基座提供與(yu) 所有投影儀(yi) 配件兼容的夾具安裝槽。

Venture支架

針對2510和3030型號：鋼材製造的剛性支架，配備花崗岩頂部結構和計算機/控製器機架。

玻璃校準片

每台Venture係統中都配備具有名義(yi) 直徑的校準標準，用於(yu) 視場測量驗證和像素校準。
